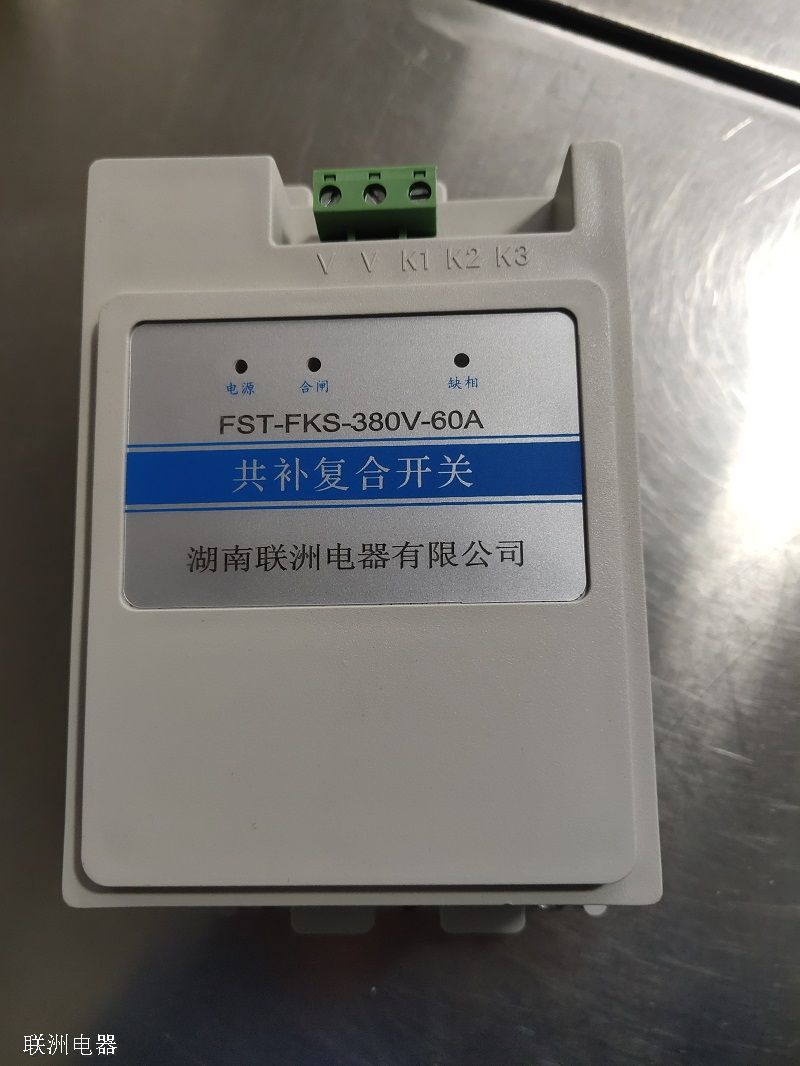

XDFK60-0复合开关的介绍

    XDFK-45-0复合开关和XDFK-60-0复合开关，又名机电一体化电容投切装置，是交流接触器升级换代产品，适用于电容投切、电机启动、需电流过零投切及切除不产生过电压的场合。其主要特点：投入无涌流、切除无过电压、具备电压及电流的缺相、过流保护，寿命长、低功耗，无需散热器。本产品适合380V（3相）或220V（单相），50或60HZ， 负荷在３５kVar以下的低压电力系统中。

      本产品动态响应时间小于200ms，设计上采用美国EASY POWER仿真软件对磁保持继电器动作﹑锁相过程及接入电网的整体电路进行模拟，验证了程序的正确性，从而实现了电容器无涌流投入和零电流切除，且电容器无需任何放电装置。其运行寿命达30万次以上。抗干扰能力强，在较强谐波环境下可正常使用。具有缺相保护、相序错误保护、欠压保护，提升系统安全性。自动适应逆相序，方便用户使用。具有上电保护、掉电保护功能,避免错误工作状态。电源、投切、报警等状态LED直接指示，方便用户观察。每只开关的控制端子提供2个公共信号连接点,方便用户接线。可导轨安装或者常规安装,方便用户使用。通讯型产品可单独实现手动投切、显示等功能。通讯型产品可实现网络信号控制投切，可配专用控制器（JKF5C-Z.JKF2C-Z、JKF6C-Z)组网使用。

工作环境条件：海拔3000米以下； 环境温度不高于50°C，相对湿度不大于85% Rh工作电压：380V+15%～380V -10% ，50Hz或60Hz
消耗功率：平均<1W
响应时间：不大于200毫秒
运行寿命：吸合>30万次（额定相邻两次投入间隔：最快约0.5秒）
工作方式：长年不间断运负荷下,通30S，断30S）
额定负荷：≤30KVAR（380Ｖ），或≤12KVAR（220Ｖ）；
允许最大负荷：35KVAR（380Ｖ），或14KVAR（220Ｖ）
温升：长期在额定负荷下，不大于25°K（外壳表面）
投入时涌流：不大于1.5倍额定电流
保护功能：缺相保护（仅对于ＴＪ-3），过流保护
由于使用的控制器一般都具备过电压保护，故装置不设过压保护功能
