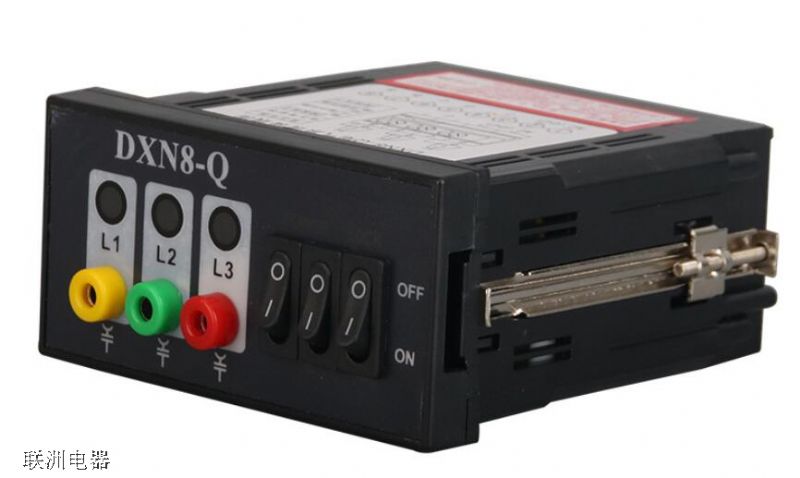

DXN-Q和DXN8-Q带电显示器的介绍

本产品用于向运行人员提供开关设备安装处回路电压状况的信息。其内部电路采用低功耗的发光二极管，具有功耗低、性能稳定、可靠性高。为方便用户现场双电源核定相位，指示器(推荐型)面板设置了相位测试端，同时指示器(推荐型)外壳的面框采用前端可卸式，用户现场不用打开指示器外壳就可更换指示灯，适用于户内3.6~40.5KV，频率50Hz的高压电气设备中，与电压传感器配套使用，可以反映高压回路带电状况，与隔离开关，接地开关配套，还可提高配套产品的防误性能。
高压带电显示器lntegrated Voltage lndicator*带电显示器Ind icator
显示器DXN*-T/Q提供开关设备高压线路带电状态的显示。带有按键功能的显示器，在按键压入时显示电气设备的高压线路带电状态,测试完毕后按键复位。
*电器闭锁Electrical Block
显示器DXN*-Q提供电气闭锁功能。电气设备的高压线路带电时显示器将控制继电器或电磁铁闭锁高压电气设备的接地开关或电气间隔，仅在电气设备高压线路不带电且显
示器有辅助电源时,提供电气闭锁。
*验电/核相端口Electroscope/Phase Comparator显示器上的验电/核相端口提供外接测端口，需要配合验/核相器DXN-C使用。
*验电测试Electric Test
验电/核相器插入到验电端的接地端口和其他相系端口，若有显示表示测试相系带电。*相位校对Correction of Phase
验电/核相器插入到两台开关设备验电端的同一相序，若没有显示表示测试相序带电。安装使用Installation Instructions
显示器适合开关设备面板安装，接线按原理图连接，显示器连接的保护电缆分别连接传感器分压端和对应的显示器接线端子,接地线须可靠接地。
