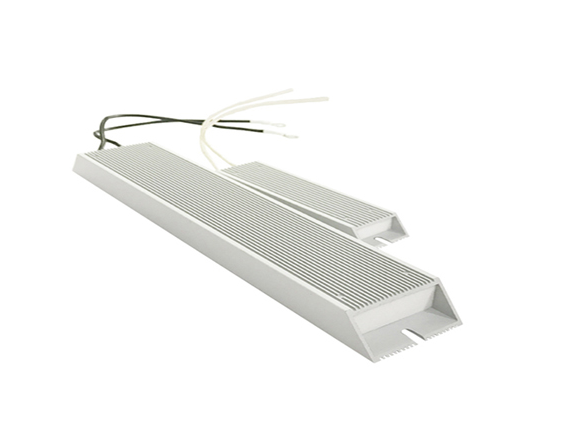

RXLG系列铝壳绕线电阻器 铝合金电阻

■ 产品概述

RXLG系列铝壳绕线电阻器采用铝合金外壳，外形美观，该电阻具有耐气候性、耐振动、安全性优于传统瓷骨架电阻器。RXLG电阻器是一种耐高温的有机硅树脂和硅粉作基本材料封装的功率型绕线电阻。

■ 产品应用

• 做为制动电阻保护变频器、伺服等不受电机再生电能的危害
• 电力电子负载测试中做为阻性负载
• 在电力电子设备中做为取样电阻、限流电阻、起动电阻、保护电阻

■ 技术规格

• 电阻值以及变化范围；1Ω≤R±5%（J）1Ω＞R±10%（K）”
• 温度系数；R＞20Ω，± 260PPM/℃ R≤20Ω，± 400PPM/℃ 在 -25 ℃~200℃温度下实验
• 额定负荷；表面温度≤ 375℃ 放在300*300*3mm铝板上
• 短时过载；△R≤±（2%R＋0.05Ω）无异常同样环境下10倍额定电压，5秒
• 绝缘电阻；R≥100MΩ 1min 无异常 DC 1000V，焊片和外壳之间的绝缘电阻要求大于或等于100MΩ
• 耐电压；△R≤±（0.1%R＋0.05Ω ) 无异常 无破坏焊片与外壳之间AC 3000V 5s
• 端子强度；无松动无异常 100N力加在焊片引出方向，30秒
• 耐振性；无可见损伤，△R≤±（0.1%R＋0.05Ω) f;10-55Hz a=1.5g X Y Z 各2h
• 耐热性；除端子外无明显变色和损伤，标志清晰加热至350±5 ℃，120± 5分钟
• 热冲击；△R≤±（2%R＋0.05Ω）无异常 额定电压30分钟
  常温，8-12秒放到-40±2℃ 环境下，15+5分钟，再在常温下放置2小时
• 耐湿性；无可见损伤，标志清晰，△R≤±（3%R＋0.05Ω） 绝缘电阻≥R≥25MΩ 直流电压100V 40±2℃ 相对湿度90-95%，60分钟开，30分钟关，持续500+24小时
• 负载寿命；无可见损伤，标志清晰，△R≤±（5%R＋0.05Ω）放置在300*300*3mm铝板上 20±7℃ ，额定直流电压，90分钟开，30分钟关，循环500+24小时

■ 执行标准

GB/T5729-1994 Fixed resistor used in electronic equipment

■ 降额曲线

■ 产品尺寸图

*备注：其他规格尺寸，可根据用户要求制造

■ 成品识别码
