RXHG-6KW42RJ涂料绕线电阻器

RXHG型涂料绕线电阻器是一种功率型绕线电阻器，该产品采用波状电阻合金带以侧立形式缠绕在陶瓷骨架上，表面被覆绝缘耐高温涂料，有利于散热，并配有安装支架，电阻器具有功率大，耐过载能力强，安装方便等特点。

■ 产品应用

做为制动电阻保护变频器、伺服等不受电机再生电能的危害
电力电子负载测试中做为阻性负载
在电力电子设备中做为取样电阻、限流电阻、起动电阻、保护电阻

■ 技术规格

阻值及阻值允许偏差；1Ω≤R±5%（J）1Ω＞R±10%（K）”

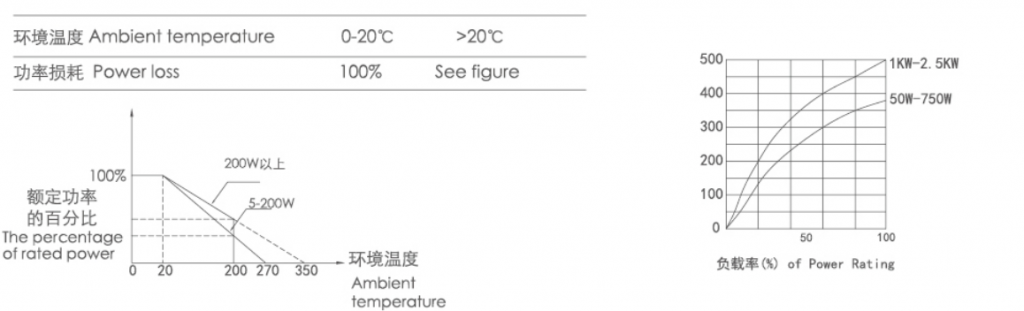

额定负荷；表面最高温度；50~200W≤275℃，＞200W≤350℃
短时过负荷；无可见损伤，△R≤±（5%＋0.05Ω）10倍5S
绝缘电阻；R≥100MΩ 1min DC 1000V
耐高压；无可见损伤，无飞弧击穿 △R≤±（0.1%R＋0.05) AC 3000V 5s
电阻温度特性；± 260PPM/℃ (小于5Ω以不作检测）
端子强度；无松动或机械损伤 45N 30S”
电阻体强度；无可见损伤 200N 30S
耐振性；无可见损伤，△R≤±（0.1%R＋0.05Ω) f;5-200Hz a=1g X Y Z 各2h
耐热性；除端子外无明显变色和损伤，标志清晰 350℃  2hours
耐冲击；无可见机械损伤 额定负载30分钟后 -55°C温度下15 min
耐湿性；无可见损伤，标志清晰，△R≤±（5%R＋0.05Ω） 绝缘电阻≥100MΩ DC 100 40℃ 95%RH 500hours
耐久性（额定负载）；外观无可见损伤，标志清晰，△R≤±（5%＋0.05Ω）100%负荷

■ 执行标准

GB/T5729-1994 Fixed resistor used in electronic equipment

■ 型号说明
