本文介绍的声控电动玩具的微光灯电路图。其接入220V电源，通过变压器降压和桥式整流滤波后给电路提供直流电源IC1接成单稳电路，此时3脚输出低电平，LED1点亮，指示电源接通。当拍手声或其他声响被HTD压电陶瓷片接收，其感应出的音频电压经VT1放大倒相，使lC1的2脚电位随外界声响变化。如下图所示。
查看联系方式

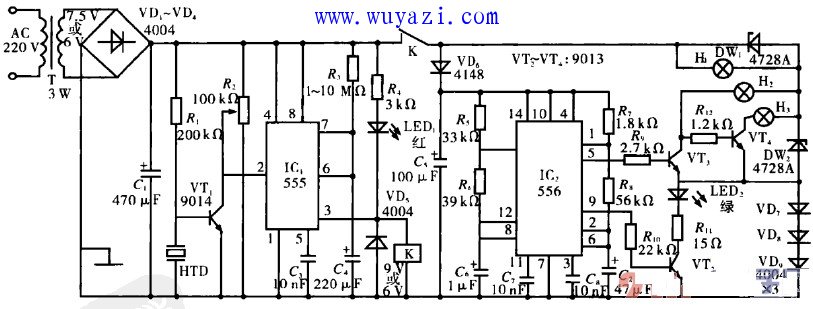

声控电动玩具的微光灯电路图
