阻容触发单向晶闸管调光灯电路

TAG 阻容触发单向晶闸管调光灯电路 2019-5-17 From InterNet By 呆呆 hits

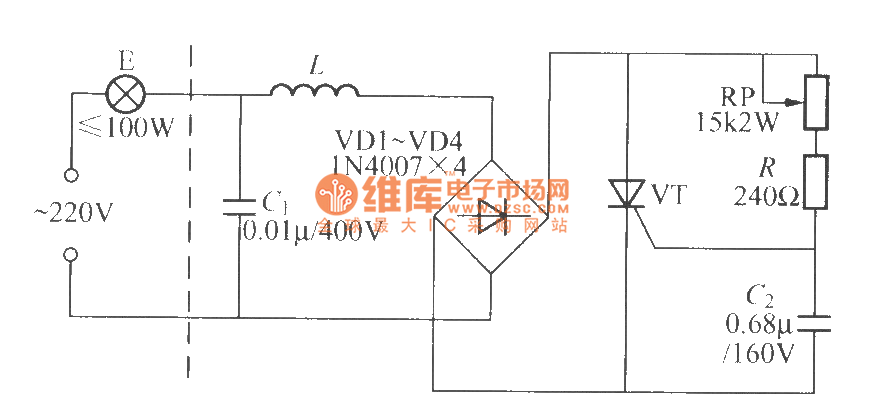

如图是一个利用阻容元件构成触发电路的单向晶闸管调光灯电路,220V交流电经VD1~VD4桥式整流变成直流脉动电压,加到晶闸管VT的阳极与阴极之间。 RP、R与C2组成触发电路,直流脉动电压经RP、R向电容C2充电,当充至一定值时,晶闸管VT开通,灯泡E通电发光。当加在VT阳极与阴极之间的脉动电压过零时,VT自然关断,电源又经RP、R向C2充电,电路重复上述过程。调节电位器RP,可以改变C2的充电速率,所以能改变晶闸管VT的导通角,从而使流经灯泡E电流的有效值发生变化,以达到无级调光的目的。该电路特点是制作成本低,缺点是灯泡两端的电压会随温度及输入电压的变化而变化。
