闪烁电灯制作电路图

TAG 闪烁电灯制作电路图 2019-5-16 From InterNet By 呆呆 hits

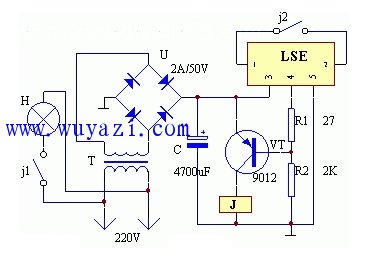

该装置的电路工作原理如图。插上电源插头CT,由于继电器J的常闭触点j1闭合,故电灯H点亮,又由于常开触点j2呈断开状态,故LSE的④脚输出低电平,此时三极管VT导通。VT导通后,继电器J励磁吸合,触点j1断开,H熄灭,同时触点j2闭合,故LSE的④脚此时输出为高电平,三极管VT截止,继电器J释放,触点j1又闭合,H点亮,触点j2又断开……,如此周而复始地循环工作,导致电灯H闪烁。
