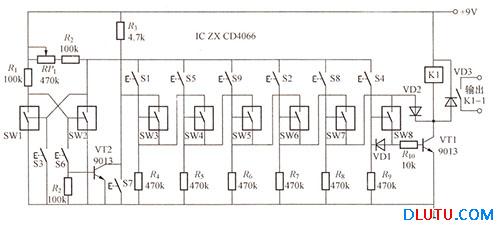

模拟开关密码锁电路如图所示。电路主要由两块CD4066四双向模拟开关集成电路组成。模拟开关sW1、sW2组成双稳态电路,在电路被启动后,SW2为导通状态,因此,在使用密码时,必须先按动“开关,方可输人其他密码。由于模拟开关SW3~SW8为串联自锁连接,因此,只有顺序按动密码开关S1、S5、S9、S2、及S4,才会使VT1导通,使继电器K1得电工作,其触点K1-1闭合,启动电锁开启。由电路结构可知,电路的密码为6159284。
模拟开关密码锁电路
