负电压的产生电路图
正电压的用处不用我说了，在电子电路中我们常常
使用负的电压，比如说我们在使用运放的时候常常
给他建立一个负的电压。下面就简单的以正5V电压到负电压5V为例说一下他的电路。
通常我
使用负电压时
会选择使用专用的负压产生芯片，但这些芯片都比较贵比如ICL7600,LT1054等等。哦差点忘了MC34063了
芯片使用的最多了，关于34063的负压产生电路我这里不说了 在datasheet中有的。下面请看我们在单片机电子电路中常用的两种负压产生电路。
现在的单片机有
都带有了PWM输出，我们在使用单片机的时候PWM
时候是没有用到的用他辅助产生负压是不错的选择。

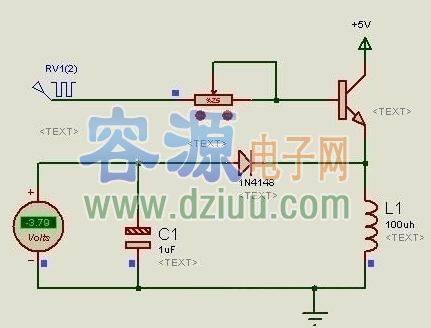

上面的电路是一个最简单的负压产生电路了。他使用的原件是最少的了 我们只
给他提供1kHZ左右的方波就可以了 ，相当的简单。这里
注意
电路的代负载能力是很弱的，
在加上负载后电压的降落也比较大。

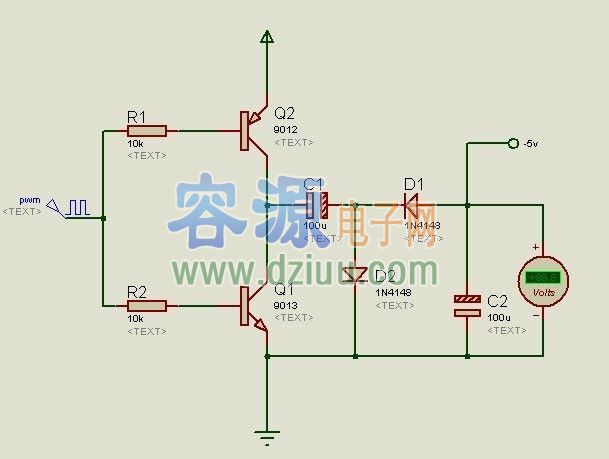

上面的原因产生了下面的
电路
>>
。 （本文来源网络整理，目的是传播有用的信息和知识，如有侵权，可联系管理员删除）
