简易的秒脉冲发生器电路图
本电路只用少量元器件，便可产生精确的秒脉冲，成本低廉。 <<

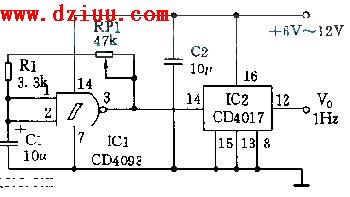

工作原理：电路如图
。以IC1为核心组成多谐振荡器，其反馈电路由RP1、R1和C1组成。C1的充放电受IC1输出端的
所控制。当C1两端电压达到IC1的两个触发电平之一时，IC1输出翻转。选择C1和R1的值使IC1输为10Hz脉冲，其精度
RP1调节，再用IC2进行十分频，送出1Hz秒脉冲。
<<
