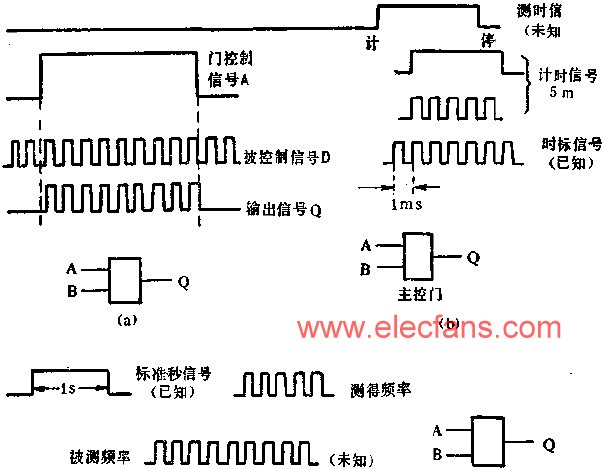

图2-2是采用与门组成的门控电路，门控电路被广泛应用于数字仪表中，例如当需要用某一个信号去控制另一个信号时，就要采用门控电路，这也是一种最基本的控制电路。
图2-2（A）中，与门有二个输入端A和B，A为输入门控信号，B为输入被控信号，那么与门的输出端产生的信号Q必然符合“与”的逻辑关系。
