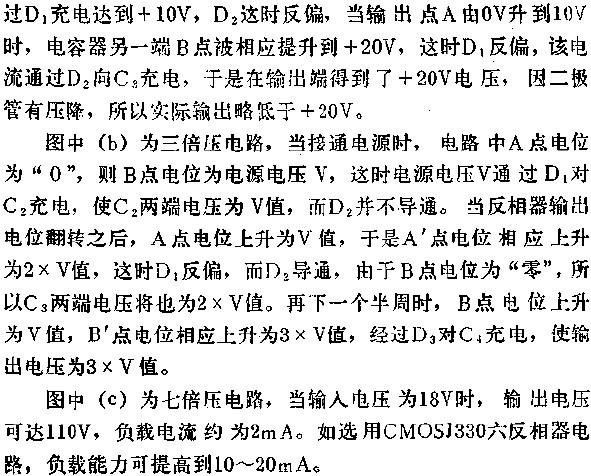

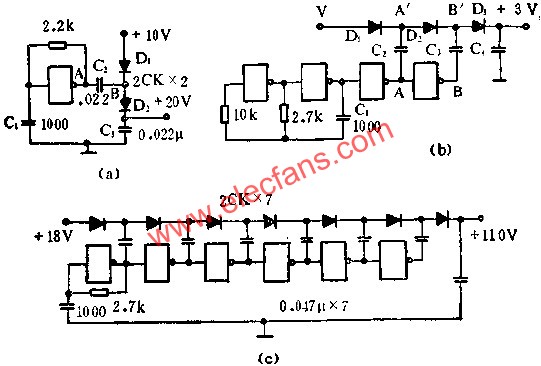

图A所示是用CMOS与非门组成最简单的两倍压电路。图中一个反相器组成了一个100KHZ的方波振荡器，振荡器输出在0~10V之间不断变换，当输出为“0”时，电容器C2
。 （本文来源网友上传，如有侵权，可联系管理员删除）
