与非门组成触摸式开关电路图 - 消费电子电路图讲解

TAG 与非门组成触摸式开关电路图 - 消费电子电路图讲解 2019-6-13 From InterNet By 呆呆 hits

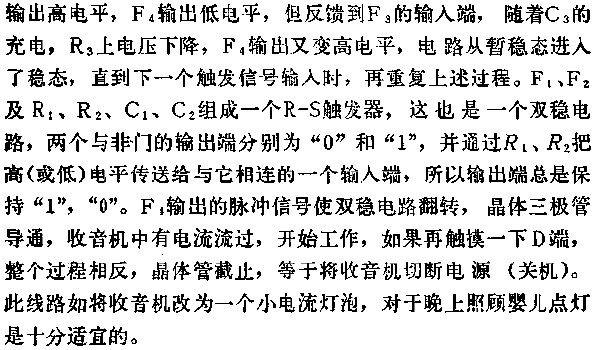

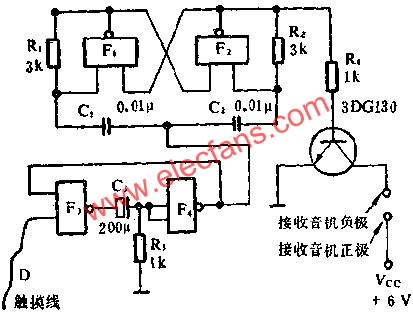

用与非门组成触摸开关,具有小巧、功耗低等优点,十分适合晶体管收音机之类的小电流用电器作无触点开关用。图中所示是由它组成的线路。图示线路F3、F4、C3、R3组成单稳态触发器,但它只有一个稳定状态,外加触发信号从D端输入时。

电路图讲解

电路图讲解


。 (本文来源网友上传,如有侵权,可联系管理员删除)
