采用ST F7 LV MOSFET技术的单片肖特基二极管：提高应用性能-电子技术方案|电路图讲解

摘要

当一个功率MOSFET管被用在电桥拓扑或用作电源二次侧同步整流管时，体漏二极管的特性以及品质因数将变得非常重要。当需要Qrr 数值很低的软反向恢复时，集成肖特基二极管的新60V ST “F7”功率MOSFET管确保能效和换向性能更加出色。

I.前言

在同步整流和电桥结构中，RDSon 和 Qg 两个参数并不是对功率MOSFET管的唯一要求，实际上，本征体漏二极管的动态特性对MOSFET整体性能影响很大。体漏二极管的正向压降(VF,diode)影响开关管在续流期间(开关管处于关断状态，电流从源极经本征二极管流至漏极)的功率损耗 ; 反向恢复电荷 (Qrr) 不仅影响开关管在反向恢复过程的损耗，还影响开关性能。MOSFET 管的尖峰电压随着Qrr升高而升高。因此，VFD 和Qrr较低的二极管，例如，肖特基二极管，有助于提高开关管的总体性能，在电桥拓扑或用作同步整流管应用中，当开关频率很高且二极管长时间导通时，提升性能的效果特别明显。本文将在开关电源和电机控制环境中评估内置肖特基二极管的新60 V ST MOSFET管的性能，并对比标准器件，重点论述新产品的优势。

II.MOSFET本征体漏二极管和肖特基二极管特性

图1所示是一个N沟道功率MOSFET管的典型符号。本征体漏二极管由p-body和n–drift两个区组成，如下图所示，体漏二极管与MOSFET管的导电沟道并联。

图 1 – 功率 MOSFET管的符号

一旦选择了功率MOSFET管，因为硅特性和产品设计的原因，其内部集成的体二极管的特性也就固定下来。本征体漏二极管与场效应管导电沟道并联，所以，分析该本征体漏二极管的动静态特性，特别是在二极管导通条件下，具有重要意义。因此，在反向和正向偏压过程中，需要考虑阻断电压和正向电流的最大值，同时，研究在功率开关管导通后的关断期间的二极管反向恢复过程也很重要(图 2)。当二极管正向偏压变成反向偏压时，电流不会立即降至零值，因为消除通态期间贮存的电荷需要时间。因此，当t = t0时，二极管开始换向操作，电流开始下降，下降斜率(-a)恒定，外部电感和电源电压是决定斜率的唯一因素。在t1之前，二极管被施加正向偏压，从t1到t2，二极管压降上升，达到电源电压；在 t=t2时，反向电流达到最大值。间隔(t3-t0)被称为反向恢复时间(trr)，而负电流与零线之间的区域是反向恢复电荷(Qrr)。tB 期间的电流斜率主要与产品设计和硅特性有关。

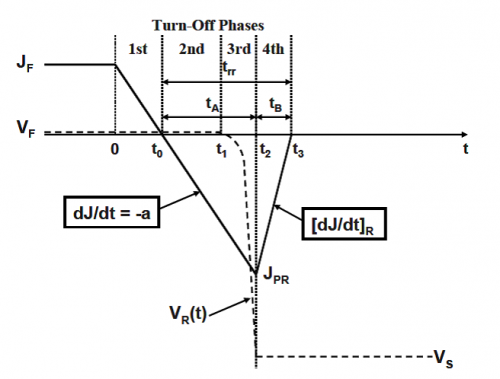

图 2 – 二极管反向恢复过程

软度因子(S=t_B/t_A ) 是快软恢复分类标准，这个参数在很多应用领域都十分重要。软度因子越大，反向恢复软度越高。实际上，如果tB区非常短，电流快速变化与电路本征电感就会产生不想看到的电压过冲和振铃效应。尖峰电压可能会高于功率开关管的击穿电压，此外，EMI性能也会恶化。如图2所示，在二极管反向恢复期间，大电流和高反向电压会同时产生耗散功率， 致使系统能效降低。此外，在电桥拓扑中，下桥臂开关管的最大反向恢复电流加到上桥臂开关电流中，致使耗散功率上升至最大额定值。

在体二极管充当续流器件的电桥拓扑、降压转换器或同步整流等开关应用中，反向恢复电荷 (Qrr) 减少有助于系统能效最大化，抑制尖峰电压，降低关断时的开关噪声。在MOSFET结构内集成一个肖特基二极管是一个效果不错的解决方案。集成肖特基二极管的方法是在金属薄膜层与半导体区之间制作一个电触点。电流主要是与多数载流子有关，因为贮存电荷少，肖特基二极管正反偏压切换比其它硅二极管快。此外，肖特基正向压降(≈0.3 V)比标准硅二极管低，这意味着肖特基的通态功率损耗小。
