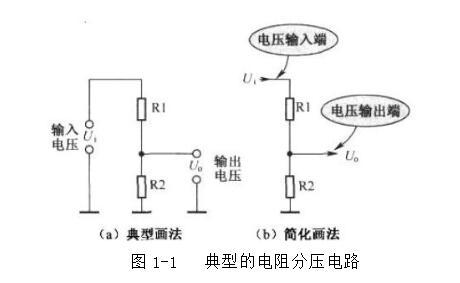

电阻分压采样电路图（一） 音量控制的实质是由电阻构成的分压电路，其原理就是电阻串联分压的知识，其典型的电路如图1-1。
输入电路由信号源Ui、电阻R1和电阻R2构成。分压电路输出电压U0算公式为

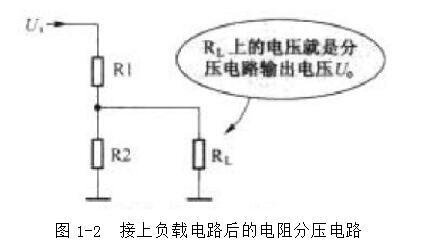

从公式可以看出，由于分母R1+R2大于R2，所以输出电压小于入电压。也就是说分压电路是一个对输入信号进行衰减的电路。我们可以通过改变R1或R2的大小来改变输入电压U0的大小。 下分压电阻R2大小对输出电压变化的影响： 输入电压Ui和R1不变时，如果R2增大，输出电压将增大；R2减小，输出电压也将减少。 上分压电阻R1大小对输出电压变化的影响： 输入电压Ui和R2不变时，如果R1增大，输出电压将减小；R1减小，输出电压将增大。 带负载的电阻分压电路 图1-2是带有负载的电阻分压电路，电路中的RL是负载电路，他可以是一个电阻也可以是一个电路。
其工作原理和上面介绍的一样，只不过是现在分析电路时要将R2和RL并联后的阻抗作为下分压电阻。此时，负载电阻的值越小，负载越重。负载越重，分压电路的输出电压下降的量就越大。 音量电位器阻值变化的原理 音量电位器在电路中相当于电阻的一个分压电路，图1-3为音量电位器与电阻分压电路之间的等效电路图，其中RP1为音量电位器。

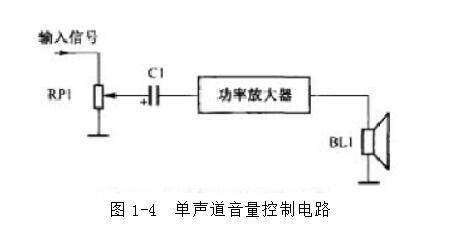

转动电位器的转柄时，动片再电阻体上滑动，动片到两个定片的阻值大小也随之变化。电位器在电路中相当于两个电阻构成的串联电路，动片将电位器的阻体分为两个电阻R1和R2，组成电阻分压电路，在音量控制电路中常用到此器件。 单声道音量控制器 单声道音量控制器是各种音量控制器的基础，图1-4是单联电位器构成的的单声道音量控制电路，它实际上是一个电阻分压电路，电位器RP1相当于两个分压电阻。
图中的电位器RP1用于音量控制电路，所以又叫音量电位器。BL1是扬声器，它的作用是把电信号转化成声音。功率放大器的作用是把对RP1动片的输出信号进行放大，再推动扬声器BL1工作。 电阻分压采样电路图（二） AD通过分压电阻采样
。 （本文来源网络整理，目的是传播有用的信息和知识，如有侵权，可联系管理员删除）
