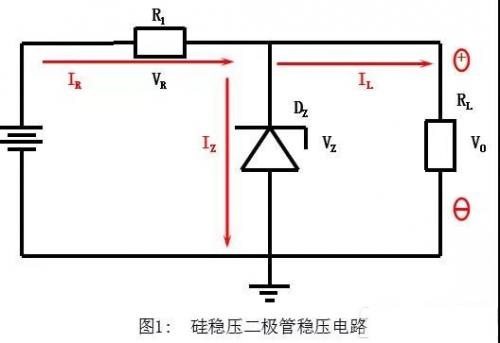

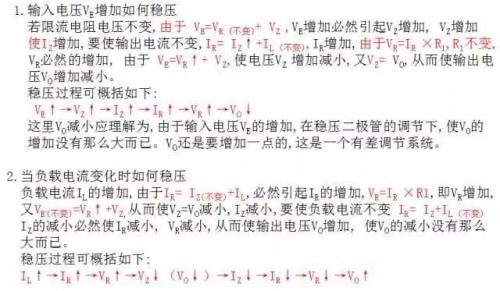

稳压二极管(Zener Diod 齐纳二极管) A原理:它工作在电压反向击穿状态,当反向电压达到并超过稳定电压时,反向电流突然增大,而二极管两端电压恒定 B分类 从稳压高低分:低压稳压二极管(<40V) 高压稳压二极管(>200V) 从材料分:N型P型 C.主要参数 ①稳定电压VZ:在规定的稳压管,反向工作电流IZ下,所对应的反向工作电压。 ②稳定电流IE ③动态电阻rZ ④最大耗散功率 PZM ⑤最大稳定工作电流 IZmax 和最小稳定工作电流 IZmin ⑥温度系数at,温度越高,稳压误差越大 D.用途 ①对漏极和源极进行钳位保护 硅稳压二极管稳压电路 它是利用稳压二极管的反向击穿特性稳压的,由于反向特性陡直,较大的电流变化，只会引起较小的电压变化。

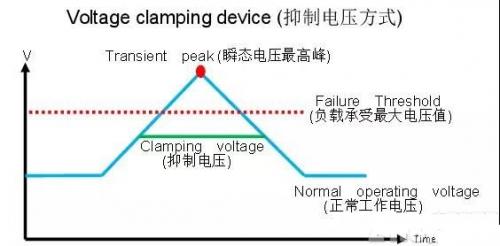

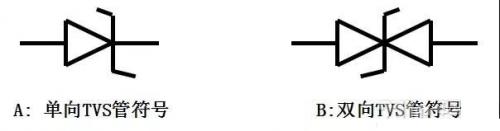

瞬态抑制二极管简称TVS (Transient Voltage Suppressor)1.特点: 在规定的反向应用条件下,当承受一个高能量的瞬时过压脉冲时,其工作阻抗能立即降至很低的导通值,允许大电流通过,并将电压箝制到预定水平,从而有效地保护电子线路中的精密元器件免受损坏。反映速度快(为pS级), 体积小，箝位电压低，可靠性高双向TVS适用于交流电路,单向TVS一般用于直流电路。 2.分类: 按极性分为单极性和双极性两种 3. 符号: Symbol

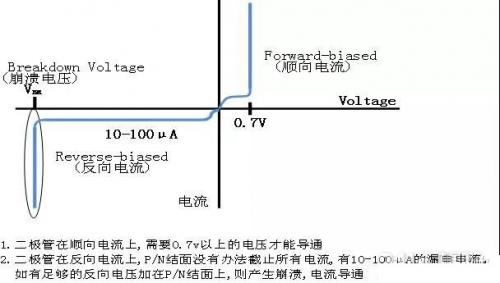

4.二极管的特性图表

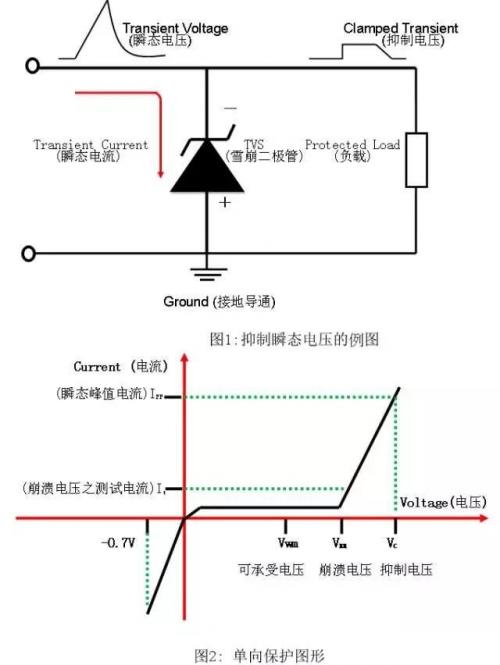

5.二极管的抑制瞬态电压的?图和单向保护图形
。 （本文来源网络整理，目的是传播有用的信息和知识，如有侵权，可联系管理员删除）
