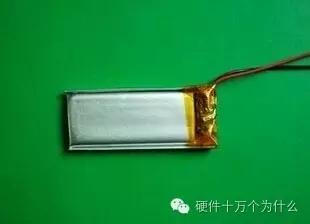

锂电池基础

锂电池是可充电电池，一般的锂电池充满电是4.2V也有其它电压的电池。锂电池容量是xxxmAh ，比如1000mAh ，即1000mA的供电电流可以用1小时。500mA供电能用2小时。依此类推。

锂电池的寿命和充电方式

是指完全充满放光的次数限制。

充电方式：快充，慢充，涓流充电，恒流充电等。

锂电池电路设计的注意问题：

锂电池过充，过放电都会影响电池的寿命。

注意锂电池的充电电压，充电电流。然后选取合适的充电芯片。

注意要防止锂电池的过充，过放，短路保护等问题。

设计过后要经过大量的测试。

锂电池充电电路的设计

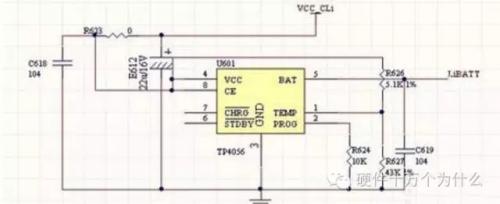

这里选择了芯片TP4056为例子。根据所接电阻不同可以控制充电最大电流。可以设计充电指示灯，可以设计充电温度即多少到多少度之间进行充电。

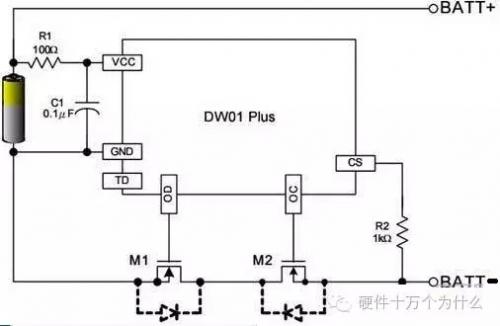

充电保护电路，选择芯片DW01 和GTT8205的组合，可以做到短路保护，过充过放电的保护。

该电路主要由锂电池保护专用集成电路DW01，充、放电控制MOSFET1(内含两只N沟道MOSFET)等部分组成，单体锂电池接在B+和B-之间，电池组从P+和P-输出电压。充电时，充电器输出电压接在P+和P-之间，电流从P+到单体电池的B+和B-，再经过充电控制MOSFET到P-。在充电过程中，当单体电池的电压超过4.35V时，专用集成电路DW01的OC脚输出信号使充电控制MOSFET关断，锂电池立即停止充电，从而防止锂电池因过充电而损坏。放电过程中，当单体电池的电压降到2.30V时，DW01的OD脚输出信号使放电控制MOSFET关断，锂电池立即停止放电，从而防止锂电池因过放电而损坏，DW01的CS脚为电流检测脚，输出短路时，充放电控制MOSFET的导通压降剧增，CS脚电压迅速升高，DW01输出信号使充放电控制MOSFET迅速关断，从而实现过电流或短路保护。

锂电池的优势是什么?

1. 高的能量密度
2. 高的工作电压
3. 无记忆效应
4. 循环寿命长
5. 无污染
6. 重量轻
7. 自放电小

锂聚合物电池具有哪些优点?

1. 无电池漏液问题,其电池内部不含液态电解液,使用胶态的固体。
   2. 可制成薄型电池：以3.6V400mAh的容量，其厚度可薄至0.5mm。
   3. 电池可设计成多种形状
   4. 电池可弯曲变形：高分子电池最大可弯曲900左右
   5. 可制成单颗高电压：液态电解质的电池仅能以数颗电池串联得到高电压，高分子电池由于本身无液体，可在单颗内做成多层组合来达到高电压。
   7. 容量将比同样大小的锂离子电池高出一倍
