D0689是开关型集成稳压电源厚膜块(或组件),它主要完成振荡,电压控制以及电流过流保护等工作,具有稳压性能好,外围元件少,维修方便等特点.电路如图所示.

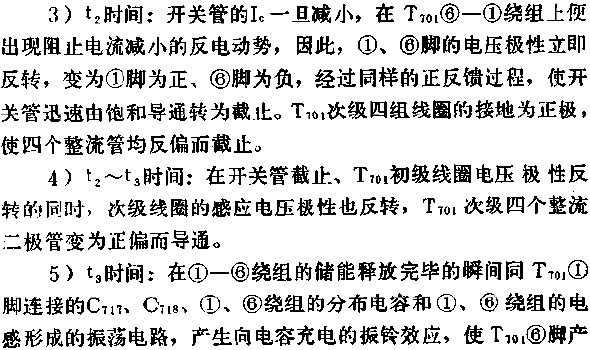

D0689的开关振荡时间分为五个阶段:

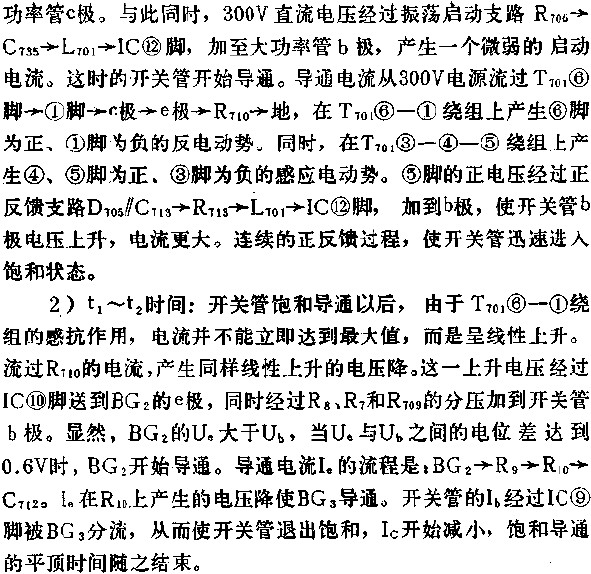

1)T2时间:电源接通后,整流输出的300V直流电压,经过开关变压器T101 6脚-1脚-IC15脚,也就是加至电路内部的大
