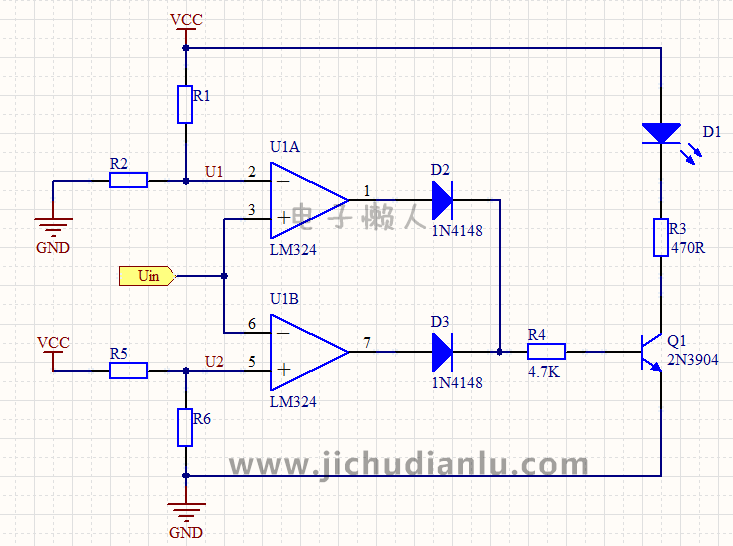

电路图：
电路功能：
通过设置不同的电压区间，使电路实现双限电压指示器功能。
整个电路工作过程如下：
首先，我们通过设置分压电阻R1,R2和R5,R6使U1>U2。
这样，当输入电压Uin在这两个电压范围之内时，即U2<Uin<U1，两个比较器都输出低电平，三极管截止，发光二极管D1处于熄灭状态。
当输入电压越出这个范围时，这两个比较器其中一个会输出高电平，使三极管饱和导通，点亮发光二极管D1。比如，当输入电压Uin小于U2时，比较器U1B输出高电平；当输入电压Uin大于U1时，比较器U1A输出高电平。
所以本电路可以实现，在电压低于下限，或高于上限时，发光二极管都能进行正确的指示出来。这是一个双限电压指示器的功能。
