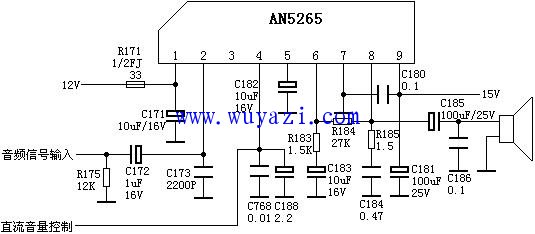

N5265引脚功能电压及电路图
N5265引脚功能及参考电压：
1脚：12V——前置级电源
2脚：5V——音频信号输入端
3脚：0V——静音控制端（高电平时静音）
4脚：0.1V——音量控制电压输入端
5脚：7V——滤波端
6脚：7.4V——负反馈输入端
7脚：0V——地
8脚：7.5V——功率放大器输出端
9脚：15V——功放级电源
