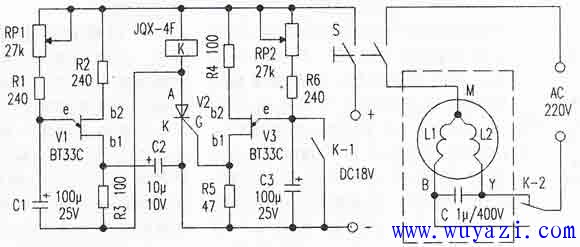

风扇电机定时自动换向运转电路。图中虚线框内是电机M的电原理图．C为裂相电容器，用作产生旋转磁场使M转动。L1、L2是参数完全相同可互为主、副的绕组，通过继电器K的触点转换接线，改变M的转动方向。
接通电源开关s后，M得电正转。直流电源(DCl8V)通过电位器RP2、电阻R6向电容C3充电，由单结晶体管V3组成的延时电路开始计时。当C3上的电压达到V3的峰点电压时．V3导通，电阻R5上产生一脉冲电压加到可控硅V2的G极和K极．V2被触发导通，继电器K得电吸合，M的接线改变而反转。此时K的常开触点K一1闭合令C3短接，使V3组成的延时电路停止计时。与此同时因V2导通时正向压降很小(约0.3V)．故A点电位接近0V，接通了由单结晶体管V1组成的男一延时电路．直流电源(DCl8V)通过电位器RP1、电阻R1对电容C1充电。当C1上的电压达到vl的峰点电压时，电阻R3上产生一脉冲电压加到V2的A、K极，使V2关断，K失电释放，M接线复原恢复正转。此后电路循环上述过程，实现M自动定时换向。
