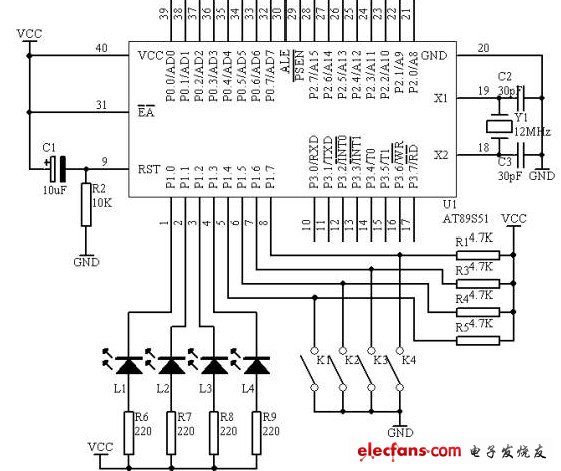

如下图所示， AT89S51 单片机的 P1.0 － P1.3 接四个发光二极管 L1 － L4 ，P1.4 － P1.7 接了四个开关 K1 － K4 ，编程将开关的状态反映到发光二极管上。（开关闭合，对应的灯亮，开关断开，对应的灯灭）。
1 ． 把 “ 单片机系统 ” 区域中的 P1.0 － P1.3 用导线连接到 “ 八路发光二极管指示模块 ” 区域中的 L1 － L4 端口上；
2 ． 把 “ 单片机系统 ” 区域中的 P1.4 － P1.7 用导线连接到 “ 四路拨动开关 ” 区域中的 K1 － K4 端口上。
