本文为大家带来交流电压采样电路设计。

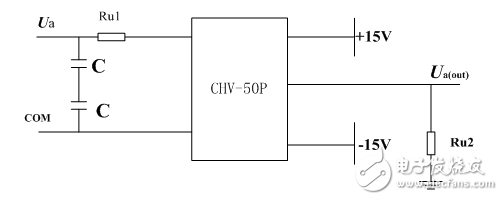

电压转换电路通过霍尔电压传感器CHV-50P实现，如图3-2所示。CHV-50P型电压传感器输出端与原边电路是电隔离的，可测量直流、交流和脉动电压或小电流。磁补偿式测量，过载能力强，性能稳定可靠，易于安装，用于电压测量时，传感器通过与模块原边电路串联的电阻Ru1与被测量电路并联连接，输出电流正比于原边电压。
由于CHV-50P的输入额定电流In1为10mA，本电路检测的电压是220V的交流电压，则
电阻Ru1消耗的功率P1，为
因此电阻Ru1选择阻值为2.2 K 。 （本文来源网友上传，如有侵权，可联系管理员删除）
