IST-TM8864_多路温度巡检仪

3月 6, 2019

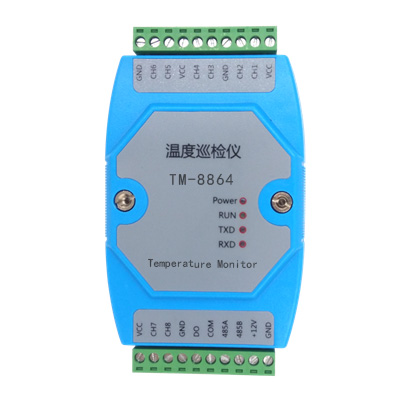

IST-TM8864_多路温度巡检仪
IST-TM8864_多路温度巡检仪



一、              产品概述



IST-TM8864系列产品是一款多路温度巡检仪,采用最先进的“1-wire”总线技术,一条总线上可挂接多个温度传感器,大大减少了系统的电缆数量,具有施工方便、抗干扰能力强、传输距离远、检测精度高、成本低廉等特点。本产品有8个通道,每个通道可以检测1-8个温度点,最多可巡检64个温度点。带有RS485通信接口,采用标准MODBUS协议,方便接入第三方远程监控系统中。多重保护、具有良好的抗干扰能力和长期的稳定性。



二、 结构特征与工作原理



本产品主要由采集电路、电源电路、通信接口电路和工作状态指示电路组成。

使用数字温度传感器,采用“1-wire”单总线通讯技术,单片机发命令读取温度值,经过计算转换成MODBUS RTU协议输出,上位机软件或其它设备通过通信接口采集获取数据并按协议解析得到每个传感器的温度值。



三、 产品特征



?  电缆数量少,施工方便,调试简单。

?  一条总线可挂多个传感器,自动搜索并按一定顺序绑定。

?  传输距离长,采用屏蔽线时达50m以上。

?  4LED状态指示,能直观了解巡检仪的工作状态。

?  具有良好的稳定性和抗干扰能力。

?  测量精度高,范围宽,响应时间快。

?  带有RS485通信接口,标准MODBUS协议。



四、 主要技术参数



额定电压

DC9V~DC26V

测量范围

温度:-20~80

测量精度

±0.5 FS

通讯接口

RS485

通讯协议

MODBUS RTU

通讯地址

1-247,

波特率

1200 bit/s,2400 bit/s, 4800 bit/s, 9600 bit/s, 19200 bit/s

最大功耗

1W

通道数量

8

探头数量

1-64

线缆长度

<50米,屏蔽线

安装方式

导轨安装

尺寸重量

72*103*35mm  160g(主机毛重)
