时间继电器分为通电延时型和断电延时型两种，其符号如下图所示。对于通电延时型时间继电器，当线圈通电时，通电延时型触点经延时时间后动作（常闭触点断开、常开触点闭合），线圈断电后，该触点马上恢复常态；对于断电延时型时间继电器，当线圈通电时，断电延时型触点马上动作（常闭触点断开、常开触点闭合），线圈断电后，该触点需要经延时时间后才会恢复到常态。

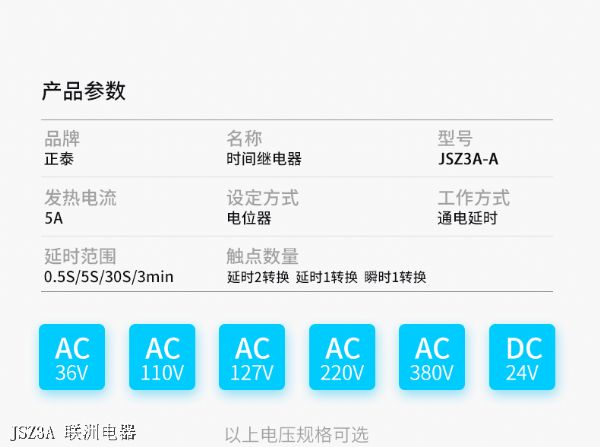

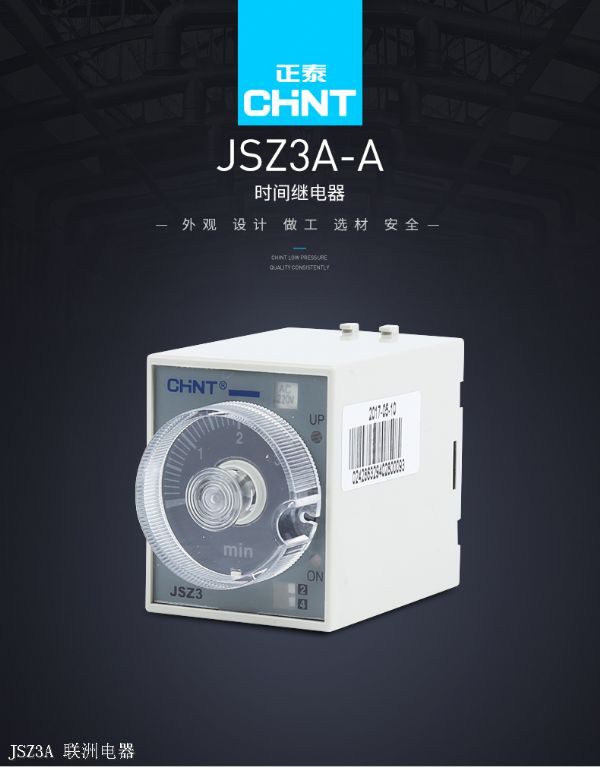

这里我们用JSZ3A型号的继电器为例说明：
选型原则：
在选用时间继电器时，一般可遵循下面的规则：
①根据受控电路的需要来决定选择时间继电器是通电延时型还是断电延时型。
②根据受控电路的电压来选择时间继电器吸引绕组的电压。
③若对延时要求高，则可选择晶体管式时间继电器或电动式时间继电器；若对延时要求不高，则可选择空气阻尼式时间继电器。
