DW800三相多功能智能测控表

1月 20, 2019

DW800三相多功能智能测控表是集通讯、测量、控制、谐波分析、模拟输出及报警功能一体的多功能智能仪表,应用于单相、两相、三相低压电网的多功能电量检测和控制装置,是烟台多维电子依据电力系统低压配电监控要求,参照国内外知名厂家相关产品,结合多维电子长期从事电力系统二次设备研发经验,开发的一种全新多功能智能仪表。

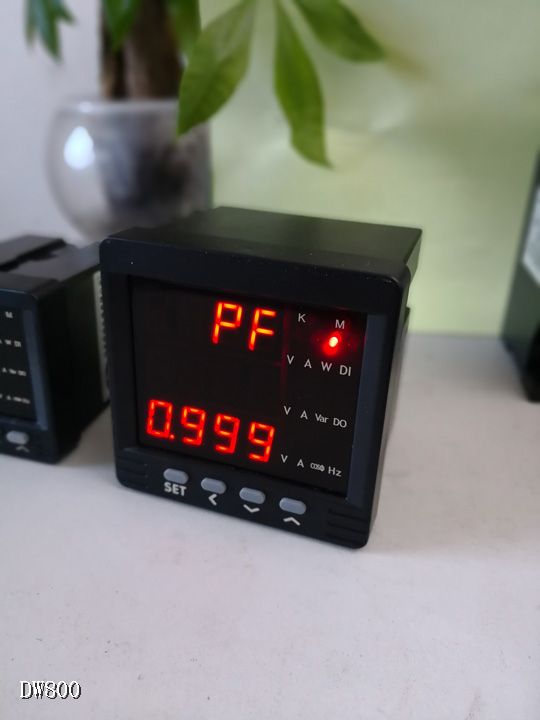

DW800三相多功能智能测控表

DW800采用大屏幕液晶设计,可以通过面板可设置其参数且使其图形化,可以得到一个高压和低压设备的所有参数。DW800作为配电监控系统的智能采集单元,采用标准RS485接口以及通用的MODBUS协议集中输入到DW2000配电监控系统,组成整个配电监控系统。

基本测控功能

可完成遥测采集:相/线电流、电压、中性线电流、三相有功无功功率、频率、有功无功电度,遥测精度:电流电压  0.2%   功率  0.5%

可完成遥信采集:开关量输入4路,脉冲电度2路,遥信正确率100%

可完成遥控输出:带校验的2路继电器输出,遥控正确率100%

扩展及报警/保护功能

可完成电能质量监控,谐波分析至31次
可记录最新的32次SOE事件记录
可通过对继电器编程,可完成过压、欠压、过流、超频、低频报警/保护

通讯功能与组网连接

通讯规约可采用国际流行的MODBUS协议
串行通讯口RS485接线方式,最大通讯距离1200m,每条双绞线可接32个DW智能仪表
通讯地址(1-255)和波特率(300-19200)可由面板按键或上位机通讯设定

系统参数设定

可通过面板按键编程,大屏幕LCD显示,可显示多个参量
系统参数具有密码保护功能
系统参数包括:通信地址、通讯波特率、通讯协议、接线方式、PT和CT变比等
所有关键数据(电度、系统参数等)在失电情况下可保存十年以上
可通过上位机对越限参数进行整定

环境要求及性能指标

电源标准配置:85-265Vac/100-300Vdc,5W
工作温度:-10~+55℃
湿度:5~95%RH
污染等级:2
绝缘等级:符合EN61010-1标准
电磁兼容:抗静电干扰:IV级(IEC61000-4-2)
抗辐射:III级(IEC61000-4-3)
抗快速瞬态:IV级(IEC61000-4-4)
抗脉冲:IV级(IEC61000-4-5)
传导与辐射:CE(B级)

安全:

欧洲CE符合IEC61010标准
平均无故障运行时间 MTBF>25000小时

产品型号订货区分:

1、DW800标准型仪表功能:同时测量并显示三相电压、电流、有功功率、无功功率、视在功率、功率因数、频率、有功电度和无功电度,精度0.5%,2路DI输入,标准RS485通信接口,MODBUS-RTU通信协议,液晶显示。

2、DW800增强型仪表功能:在标准型仪表的功能基础上增加电能质量分析、最大值最小值记录功能和报警功能。

3、扩展功能:在选择仪表的基础上增加2路DI、2路DO、2路RO和DI辅助电源。
