下面以NPN型为例,来讨论三极管的放大作用。

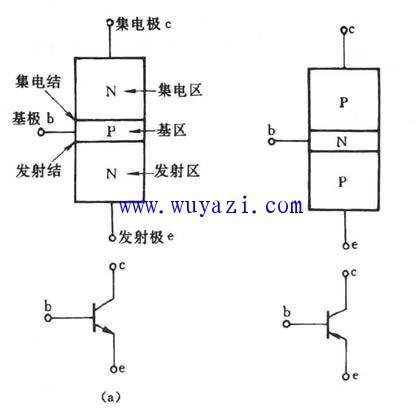

从三极管的内部结构来看,主要有两个特点。第一,发射区进行高掺杂,因而其中的多数载流子浓度很高。NPN三极管的发射区为N型,其中的多子是电子,所以电子的浓度很高。第二,基区做得很薄,通常只有几微米到几十微米,而且掺杂比较少,则基区中多子的浓度很低。NPN三极管的基区为P型,故其中的多子空穴的浓度很低。
从外部条件来看,外加电源的极性应使发射结处于正向偏置状态,而集电结处于反缶偏置状态。

在满足上述内部和外部条件的情况下,三极管内部载流子的运动有以下三个过程:1.发射 2.复合与扩散 3.收集。
