ZPAC603综合电力监控仪

1、概述

ZPAC603综合电力监控仪是一款可在配电系统中应用广泛的电力监控仪表，采用SOC高速微处理器芯片作为核心运算控制单元，ZPAC603集成度高，抗干扰能力强，是一款功能非常丰富应用广泛的电力仪表。

2、基本测量参数

·三相电流，三相电压，频率；
·三相有功功率，总有功功率；
·三相视在功率，总视在功率；
·三相无功功率，总无功功率
·三相功率因数，总功率因数；
·有功电度，无功电度，视在电度；

3、通讯功能与组网连接

·ZPAC603综合电力监控仪支持国际流行的MODBUS协议；
·RS－485接线方式，最大通讯距离1200m（通过中继可延伸通讯距离）；
·每路最多可接255个ZPAC系列仪表；
·通讯地址和波特率（1200～19200bps）可由面板按键或上位机通讯设定；

4、系统参数设定

·系统参数具有两级密码管理权限；
·系统参数包括：通讯地址、通讯波特率、通讯协议、接线方式、PT和CT变比等；
·ZPAC603综合电力监控仪的所有关键数据（电度、系统参数等）在失电情况下可保存十年以上。

5、输入/输出量

·2路开关量输入：无源开关量输入，隔离电压1500V；
·2路电度脉冲计量：IN1和IN2开关量输入在其设定为脉冲输入模式时，可以完成计量电度表输入脉冲的计量；

6、电源

·ZPAC603综合电力监控仪标准配置：85~265VAC，4W；

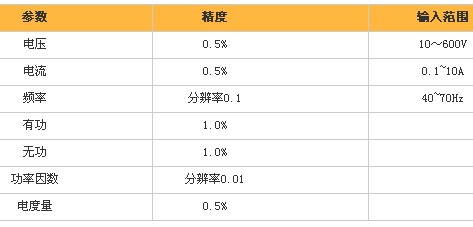

7、主要测量技术指标

8、安装方式

ZPAC603综合电力监控仪可直接安装在开关柜或抽屉柜仪表板上,开孔尺寸91×55

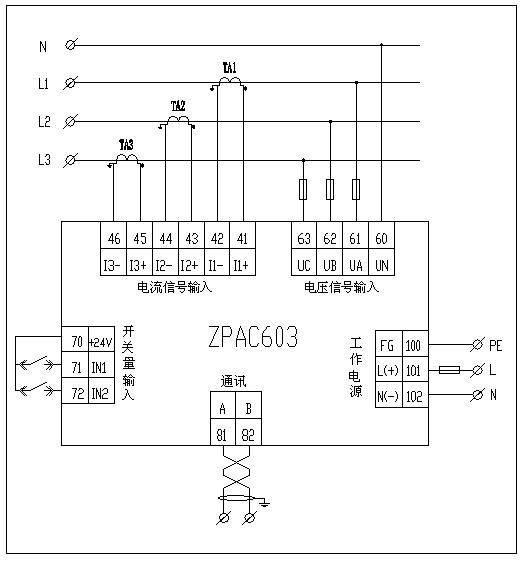

9、端子接线图
