ZPAC601网络电力仪表

1、概述

ZPAC601网络电力仪表是一款可在0.4KV配电系统中应用广泛的电流监控仪表，采用SOC高速微处理器芯片作为核心运算控制单元，集成度高，抗干扰能力强。

2、基本测量参数

ZPAC601网络电力仪表可测量1路交流电流量；

3、通讯功能与组网连接

·支持国际流行的MODBUS协议；
·RS－485接线方式，最大通讯距离1200m（通过中继可延伸通讯距离）；
·每路最多可接255个ZPAC601网络电力仪表；
·通讯地址和波特率（1200～19200bps）可由面板按键或上位机通讯设定；
·系统参数设定；

4、系统参数具有两级密码管理权限

·系统参数包括：通讯地址、通讯波特率、通讯协议、CT变比等；
·所有关键数据（电度、系统参数等）在失电情况下可保存十年以上。

5、输入量

·ZPAC601网络电力仪表具有2路开关量输入：无源开关量输入，隔离电压1500V；

6、电源

·标准配置：85~265VAC，4W；

7、主要测量技术指标

参数　　精度　　输入范围

电流　　0.5%　　0.1~10A

8、安装方式

ZPAC601网络电力仪表直接安装在开关柜或抽屉柜仪表板上,开孔尺寸91×55

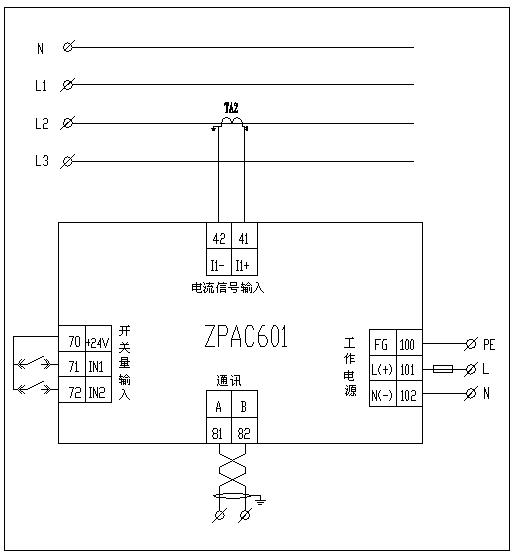

9、端子接线图

ZPAC601网络电力仪表
