PD6000数字多功能电力仪表

PD6000数字多功能电力仪表是集多电量测量、数据显示、四象限电能计量、数据采集及数据数据传输为一体的智能仪表。PD6000用于测量单相或三相工频交流电压、电流、功率因数、有功功率、无功功率、视在功率、频率、分时有功正/负电能、分时无功正/负电能等几十个电参量以及负载累计运行天数统计。

PD6000外形有96×96mm、72×72mm、120×120mm、160×80mm四种规格,并配有RS485接口、数字量输入输出、电能脉冲输出、单路模拟量DC4~20mA输出等选件功能,可与计算机通讯,实现自动控制及无人值守。

PD6000数字多功能电力仪表

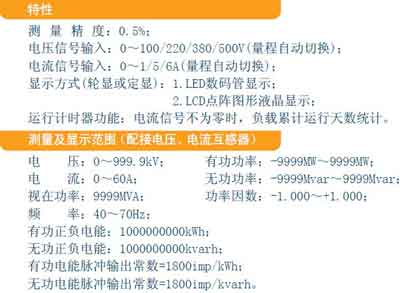

2.PD6000产品特性

  测量精度:0.5%;
  电压信号输入 :0~100/220/380/500V(量程自动切换);
  电流信号输入 :0~1/5/6A(量程自动切换);
  显示方式(轮显或定显):1.LED数码管显示;
                                           2.LCD点阵图形液晶显示;
  运行计时器功能:电流信号不为零时,负载累计运行天数统计。

3.PD6000测量及显示范围(配接电压、电流互感器)

  电         压:0~999.9kV; 有 功 功 率:-9999MW~9999MW;
  电      流:0~60kA; 无 功 功 率:-9999Mvar~9999Mvar;
  视 在 功 率:0~9999MVA; 功 率 因 数:-1.000~+1.000;
  频       率:40~70 Hz;
  有功正负电能:0~1000000000kWh;
  无功正负电能:0~1000000000kvarh;
  有功电能脉冲输出常数=1800imp/kWh;
  无功电能脉冲输出常数=1800imp/kvarh;
