PD204E-9S1单相多功能电力仪表

1月 19, 2019

型号为PD204E-9S1的多功能电力仪表是一款单相多功能电力仪表,除负有功无功电能不能测量外,其他的电流电压、功率、频率等,PD204E-9S1型号产品都可以测量。

PD204E-9S1与同系列的PD204E-9S4区别在于一个是单相多功能表一个是三相多功能表。在使用接线时请参考以下的接线图。

PD204E-9S1单相多功能电力仪表

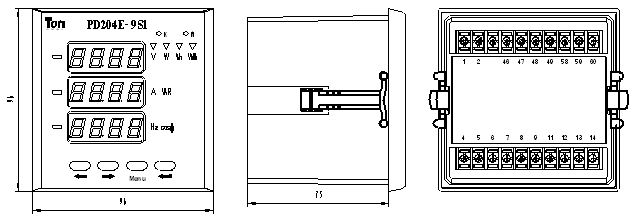

接线端子排列说明:
(端子排一)

1

2



46

47

48

49

58

59

60

L

N



Ep+

Ep-

Eq+

Eq-

485A

485B

485地

(端子排二)

4

5

6

7

8

9

11

12

13

14

Ia*

Ia

Ib*

Ib

Ic*

Ic

UA

UB

UC

UN

在使用PD204E-9S1时,正确的接线是仪表正确使用的开始,需要注意的是外加的辅助电源和输入信号同所订购的仪表的型号相匹配(如辅助电源电压不要超过265V,对于6kV/100V的仪表不要当作AC380V来使用),接线的位置要正确,特别要注意强电信号不要接在弱电信号上(如通讯、脉冲输出等)。

另外要特别注意给PD204E-9S1输入的电压、电流信号的极性要正确,当输入信号的极性不正确会导致电压、电流测量数据正确而功率不对,从而导致电能的计量不正确,所以务必注意仪表的接线。

PD204E-9S1辅助电源、电能脉冲输出、数字通讯:

PD204E-9S1单相多功能电力仪表

注:60#端子为通讯地,可接屏蔽线的屏蔽层或不接线,切不可接柜体地(否则打耐压或雷击时易损坏仪表通讯口)。

信号输入:

PD204E-9S1单相多功能电力仪表

PD204E-9S1单相多功能电力仪表

PD204E-9S1单相多功能电力仪表

PD204E-9S1单相多功能电力仪表

PD204E-9S1单相多功能电力仪表

技术参数:

技术参数

指标

精度等级

U、I、F为0.2级,P、Q为0.5级,有功电能为0.5级,无功电能为1级

显示方式

红色LED切换或循环显示(可编程设置)

电 源

工作范围

AC、DC 85V~265V

功    耗

≤5VA

输入测量

网  络

三相三线、三相四线、单相

额定值

电压:AC100V、220V、380V;  电流:AC1A、5A(订货时标明电压、电流变比)

过负荷

持续:1.2倍   瞬时:电压2倍(10秒),电流10倍(5秒)

功  耗

电压回路功耗< 1VA(每相)  电流回路功耗< 0.4VA(每相)

阻  抗

电压回路阻抗> 200kΩ;  电流回路阻抗< 20mΩ

频  率

50Hz±10%

电能计量

正负有功、无功电能计量

输出

数字通讯接口

标配一路RS-485接口,MODBUS-RTU规约

脉冲输出(标配)

1路或2路电能脉冲输出(集电极开路的光耦输出)

工作环境

-10~60℃,相对湿度≤93%,无腐蚀气体,海拔高度≤2500m

隔离耐压

电源/输入/输出之间耐压>2kV
