电压表+电表液晶面板设计制作全过程

1 月 20, 2019

简介

这是设计万用表测量输出电压和负电压轨的负载电流检测分流电阻是串联在电源供应器,目前。只需要一个电源电压可以从主电源收购。万用表的附加功能,它可以控制(打开和关闭)用于冷却的主要散热器电风扇。在风扇开关电源阈值可调节使用单键按钮设置。

技术规格

单UC ATMEL公司的ATmega8的用于处理所有万用表功能。

电压范围0 – 30V。

电压测量分辨率为10mV。

电流测量分辨率10毫安(取决于电流检测电阻值)。

单一的,非隔离的电源电压。

一方的PCB。

结构紧凑,可以使用万用表面板表。

HD44780控制器的基础上与标准液晶显示器的兼容性。

电压表+电表液晶面板设计制作全过程

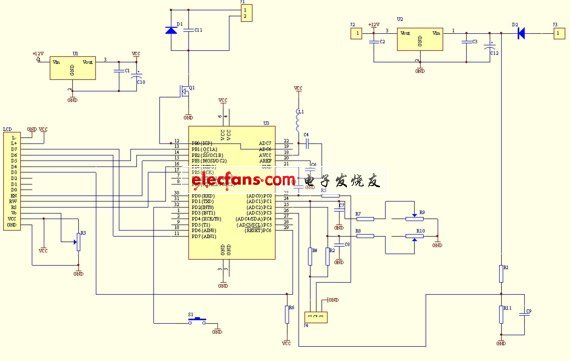

示意图

波纹管,你可以看到万用表的原理图。有零件清单中的一些组件标记为“不汇编”。在以前的软件版本,需要的组件。当前的软件版本并不需要它们,所以你只是不添加它们。也许在未来的万用表版本将有一个简单的印刷电路板用简单的电子图太多。

印刷电路板

我觉得,使得印刷电路板的任何人会知道哪一个应该被用来产生正确的印刷电路板。焊接所有PCB上的部分后 :

两个PCB上的交叉连接(见“布局 – 底部”)。

短的L1垫。

地方U2的元素(+12 V电压调节器)散热器上。

支付D1和D2分子的极性注意。广泛丝印布局,零件编号放置,一侧为负极。

电压表+电表液晶面板设计制作全过程

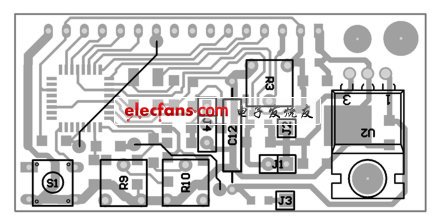

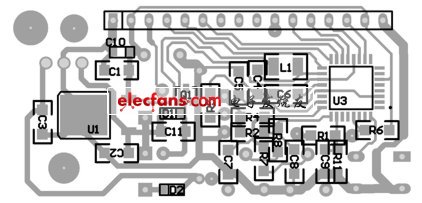

布局 – 底部

电压表+电表液晶面板设计制作全过程

布局 – 顶部

编程

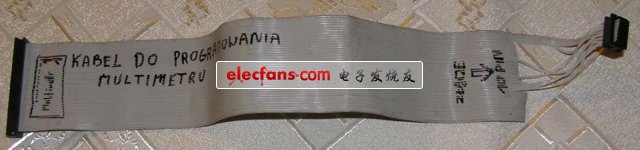

由于C TQFP封装,焊接后的PCB上的所有组件,我们可以计划。在此之后,编程是很容易的执行。通过LCD连接器编程信号传递。为了使编程电缆,您可以使用旧电脑的硬盘驱动器电缆。我的编程电缆的图片所示:

电压表+电表液晶面板设计制作全过程

记住,电路,在编程过程中中,必须提供+5 V。根据您的程序员,程序员,或从单独的电源供应器提供电源电压。

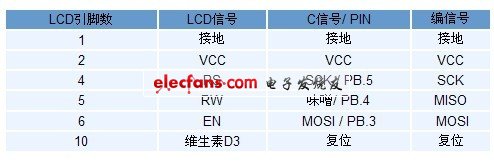

编程电缆连接列表

电压表+电表液晶面板设计制作全过程

连接C至编后,你应该检查,如果C是“看得见”为编。当一切都很好,你可以上传代码为C。假定C是新的,其内部RC时钟频率为1MHz。如果不是,设置适当的熔丝位来实现上述条件 。此外欠压检测器应打开,使熔丝位 BODEN。推荐欠压复位阈值电压为4V ,接下来要做的事情是跨LCD焊盘1和5 。这是必要的,以提供液晶RW信号的地面 。毕竟,用万用表PCB连接液晶显示模块。建议进一步扩展,如软件升级的使用可拆卸的连接器。

安装在电源和规例

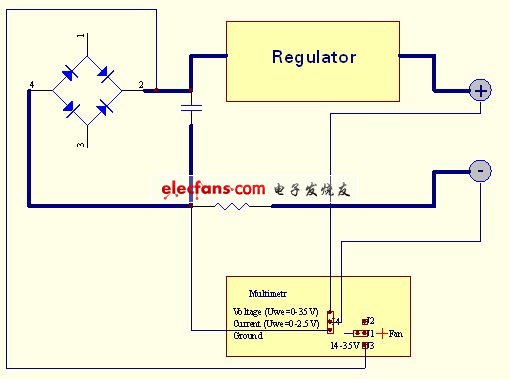

万用表电源根据下图:

电压表+电表液晶面板设计制作全过程

连接器和调控元件

S1设置按钮

按下此按钮时会出现分流电阻值 。如果电阻值是已知的,重复的按钮推,直到正确的值达到。如果电阻值是未知的(如自制电阻),短电源电表输出,设置电源电流限制调节电流,然后按钮,导致后电阻值设置,按钮必须不等于电流指示电流表和万用表。按下约5秒钟。下一个参数设置风扇开关功率阈值。它不是真正的功率输出三极管(晶体管)松动,因为万用表上的电压降晶体管和驱动电流的信息 。为了避免不稳定开关关断阈值自动设置为20%,小于开关在一个。

R9精细电压电路的调节电位器

为了减少ADC转换错误,如联合国非线性,增益因子等的测量范围分为两个子范围0 – 10V和10 – 30V(取决于输出电流和开关阈值可在7 – 13V之间元素宽容)

为了规范罚款分范围内连接电压表,电源输出电压约9V成立并打开R9,直到电压表和万用表的迹象都是平等的。

R10粗电路电压调节电位器

有过采样万用表软件应用,使测量分辨率是相同的,罚款及粗电路是为10mV 。,由于以上万用表所述的原因有两个测量电路

为了规范粗分范围内的连接电压表,电源输出,成立电压约19V,打开R10,直到电压表和万用表的指示是 平等的。(如果你拥有4.5位电压表,你可调节电压30V)

R3液晶显示屏的对比度电位器。转动电位首先,如果没有液晶显示。

J1风扇接头。

如果+12 V直流+12 V的是您的电源供应器,它连接到该引脚。在这种情况下,你不应该在PCB组装+12 V的稳压器U2

这解决方案是万用表方便,因为消除了U2的加热,并允许连接风扇和LCD具有更高的

电流消耗。如果你没有在您的 +12 V直流电源供应器,离开该引脚悬空。

J3+35 V

整流桥电压。U2乐队的元素,请参阅您使用的数据表,以了解它可以正常工作的最大电压 。另一方面,该管脚上的最小电压必须不降波纹管CA 9V或6.5V低压降型U2和U3电压调节器

使用,即使+12 V直流连接到J2引脚,该引脚应连接。从该引脚的电压,风扇开关提供的信息。

J4测量信号的连接器

万用表适合电压和电流,在电源供应器, 其中测量电流检测分流电阻与负载串联的连接,并在 负轨。引脚1:电压测量ü -连接到“+”电源输出,最好直接输出端; 引脚第二:电流测量我-连接到“ – ”电源供应器输出,最好直接输出端,引脚第三:地面-连接到连接到分流电阻终端对面“ – ”电源输出。

液晶LCD连接器

万用表2X8(液晶显示器的市场上现有的大部分)控制的液晶式1×16逻辑的正常工作,由于万用表使用的线性电压稳压器的输出电流是有限的。风扇和液晶背 ??光源,因此,目前主要的消费元素:-使用LCD与LED背光显示屏(典型电流消耗小于15mA); -使用低转速,低电流的风扇。该解决方案的额外的优势,将沉默。

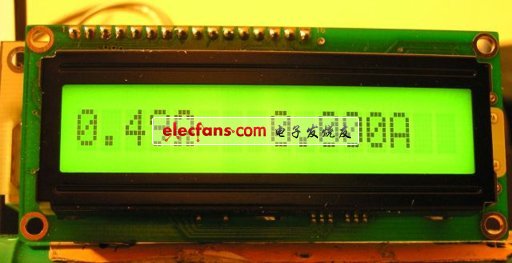

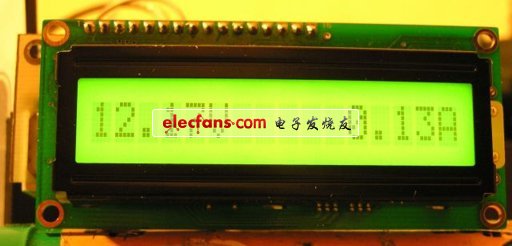

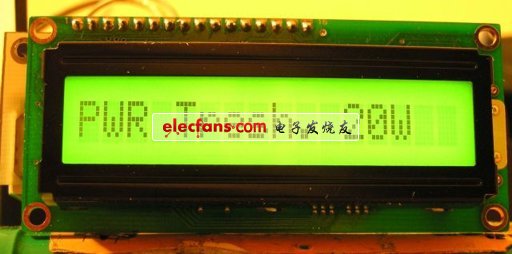

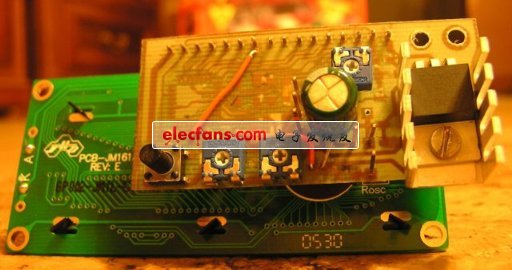

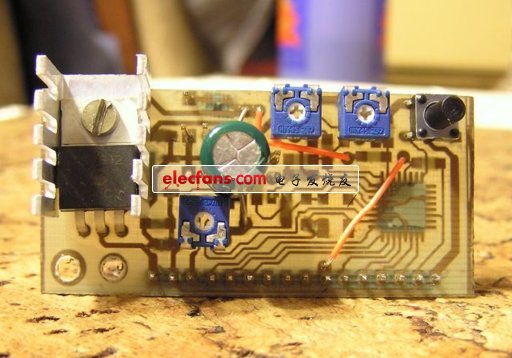

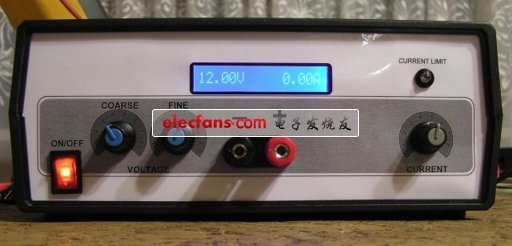

完成后效果图:

电压表+电表液晶面板设计制作全过程

电压表+电表液晶面板设计制作全过程

电压表+电表液晶面板设计制作全过程

电压表+电表液晶面板设计制作全过程

电压表+电表液晶面板设计制作全过程

电压表+电表液晶面板设计制作全过程
