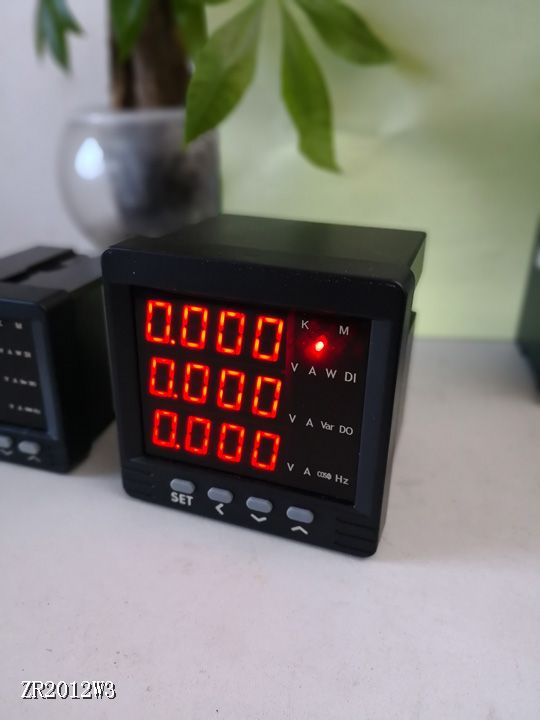

主要功能 | ZR2012W3 | 多功能数字电力仪表 |
测量参数 | 三相电压、三相电流、有功功率、无功功率、功率因数、频率、有功电能、无功电能 | |
输入电压 | AC57.7V、AC100V、AC220V、AC380V | |
输入电流 | AC 1A、AC 5A | |
接线方式 | 三相四线、三相三线 | |
输出显示 | 直接显示一侧数值,可任意设置PT/CT变比 | |
显示方式 | 三排LED | |
外形 | ZR2012W3 | 多功能数字电力仪表 |
外形尺寸 | 120×120毫米 | |
开孔尺寸 | 111×111毫米 | |
辅助参数 | ZR2012W3 | 多功能数字电力仪表 |
精度等级 | ● 电压 0.5级 ● 电流 0.5级 ● 有功功率 0.5级 ● 无功功率 0.5级 ● 功率因数 0.5级 ● 频率 ±0.02Hz ● 有功电能 0.5级或1级 ● 无功电能 1级或2级 |
|
线路频率 | 45-65Hz | |
辅助电源 | 宽范围交直流通用电源AC/DC85-265V | |
工作功耗 | ≤1.0VA/相 | |
过载保护 | 电流:2 倍额定连续 10倍额定10秒 电压:2 倍额定连续 600V 10秒 |
|
电压阻抗 | > 100kΩ | |
电流阻抗 | < 20mΩ | |
电压功耗 | < 1VA (每相) | |
电流功耗 | < 0.4VA (每相) | |
功能模块 | ZR2012W3 | 多功能数字电力仪表 |
通讯接口 | 支持1路RS-485通讯Modbus-RTU协议 波特率:600~9600bps,默认9600bps |
|
输入输出 | 无 | |
变送输出 | 1-2变送输出 | |
脉冲输出 | 无 | |
环境要求 | ZR2012W3 | 多功能数字电力仪表 |
工作温度 | -10℃~+55℃ | |
存储温度 | -25℃~+70℃ | |
相对湿度 | ≤93%,无腐蚀性气体场所 | |
海拔 | ≤2500m | |
安全标准 | ZR2012W3 | 多功能数字电力仪表 |
绝缘强度 | IEC 688 / IEC 255-3 ( 1989 ) 2kV AC rms 1 分钟,输入/输出/外壳/电源之间 |
|
耐压等级 | 输入和电源>2kV 输入和输出>1kV 电源和输出>2kV | |
电磁兼容试验 | ||
静电放电 | 4级 | |
电快速瞬 变脉冲群 |
4级 | |
浪涌(冲击) | 4级 | |
应用领域 | ZR2012W3 | 多功能数字电力仪表 |
主要应用领域 | 电力系统、工矿企业、公用设施和智能楼宇 |
