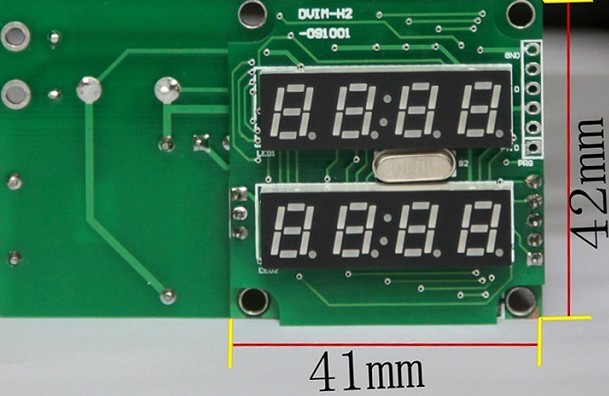

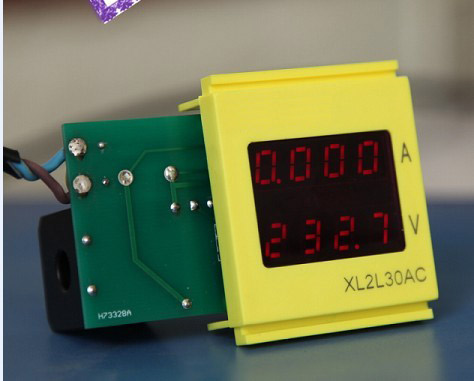

表内部结构正面见图2，侧面见图3.如不需外壳，请订购时说明
XL2L30AC数字显示电压电流表，是双显微型精密仪表。测量精度高，不同于传统的3位半、4位半数字仪表，同时测量负载的电压、电流，量程从15mA到50A自动切换，超量程后闪烁报警。
XL2L30AC电压电流双显表头采用LED高亮显示，夜间和白天强光下均清晰可读。电流测量采用CT感应，安全可靠。
——量程：AC180.0V～300.0V分辨力:0.1V
AC0.015A～10.00A10.00A～30.00A量程自动切换最小分辨力1mA。
——显示：高亮度红色字高9.1mmLED。
——精度:0.5%+3字。
——读数：电压四位（9999记数）。
电流四位（9999计数）。
——电流超量程：闪烁。
——取样周期：100ms。
——工作温度范围：-5℃－40℃（相对湿度20%～80%）。
——供电电源：AC180～255V50HZ～60HZ。
——小数点：自动。
——外形尺寸：安装示意图。
仪表接线说明：
火线连接到火线输入端后，再穿过电流互感器引出连接至负载的火线端口。
零线连接到零线输入端后，再引出连接至负载的零线端口。
地线直接至负载的地线端口。
使用注意事项：
A．输入电压为50HZ，180V～240V。
B．应避免强大的电磁场干扰。
C．防止强烈的震动和冲击。
D．系统上电后，请勿用手直接接触内部任何器件。
