TDM501-4单相电流电压数显表

想要同时测量单相电流和电压不需要分别订购TDM501-2和TDM501-3型号的单相电流电压表,因为我们的研发组开发出了TDM501-4这种既可以测量电流也可以测量电压的单相数显表。

TDM501-4特点除了集电流电压测量功能外,其他的同TDM501-2和3没有任何区别,价格相对也要少很多,毕尽两合一的成本要少很多。

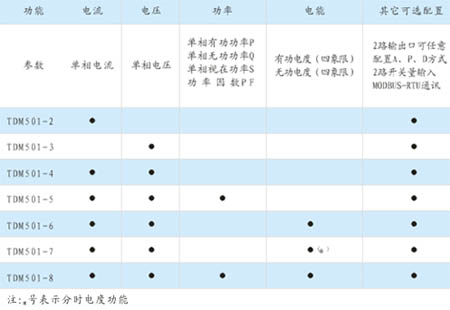

功能配置表

TDM501系列单相多功能配电仪表

相关参数

TDM501-4输出配置

    2路输出可任意配置为A、D、P三种方式的组合
      A方式: 4-20mA电流环输出
              输出参量:可软件配置任意寄存器
              输出上下限:可软件配置
              最大负载:650Ω
              精度:0.2%
              解析度:12bit(0.025%)
      D方式: 继电器输出
              类型:机械触点
              接触电阻:30mΩ @1A
              最大开关电压:250VAC或100VDC
              最大开关电流:3A
              输出形式:脉冲或者电平(可软件设置)
      P方式:光电隔离输出
             输出参数:可软件设置,四象限有功或无功
             脉冲常数:可软件设置10-60000 PULS/kWh
                (PULS/kVarh)
             脉冲宽度:可软件设置 20mS-2000mS

TDM501-4电 源

    标准配置:85-265VAC/DC通用
    功 耗:2.5W

环境条件

    工作温度:-20℃~+75℃
    相对湿度:5% - 95% RH
    污染等级:2
    绝缘等级:符合EN61010-1标准

电磁兼容及安全性

    抗快速脉冲群:IV级(IEC61000-4-4)
    抗辐射:Ⅲ级(IEC61000-4-3)
    抗静电干扰:IV级(IEC61000-4-2)
    绝缘强度:电源、电压输入回路>2KV,
             电流回路>2.5KV

TDM501-4开关量输入

    光隔离电压:4KV
    输入形式:干接点
    电源:内部24V

TDM501-4通 讯

    采用国际流行的现场总线协议,MODBUS-RTU 通讯规约。
    串行通讯口RS485接线方式,最大通讯距离1200m,每条双绞线可接32台设备。
    本机通讯地址(1~247)和波特率(1200~38400)可由面板按键或上位机设定。

人机界面及参数设定

    ·简洁的双键操作方式
    ·系统参数有密码保护功能
    ·LED显示,高亮度、寿命长、功耗低
    ·所有的操作也可以由上位机通过通讯设定
    ·系统参数包括通讯地址,波特率,PT变比,CT变比,开关量输出方式等
    ·所有系统参数以及电度数据在失电情况下可保持20年

TDM501-4信号范围

    输入电压
        额 定 值:100V或400VAC,允许25%的超限
        过 载:2倍额定值(连续)
                2500VAC/1秒(不循环)
        测量形式:True-RMS
        负 荷:小于0.2VA

    输入电流

        额 定 值: 5A,允许20%的超限
        过 载: 2倍额定值(连续)
                100A/1秒(不循环)
        测量形式:True-RMS

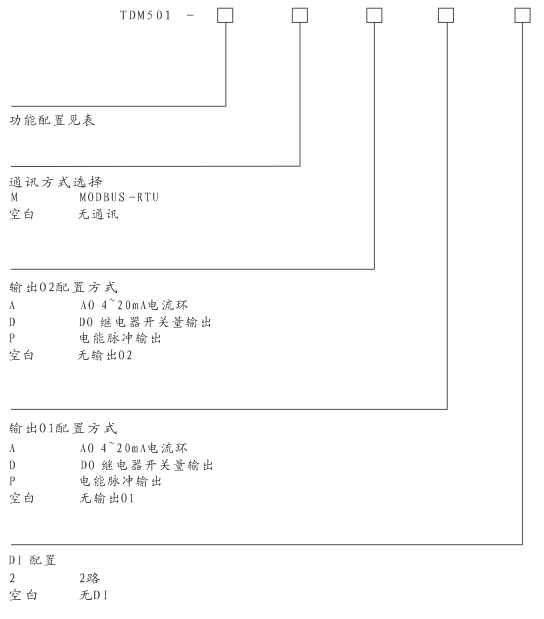

TDM501命名规则

TDM501系列单相多功能配电仪表

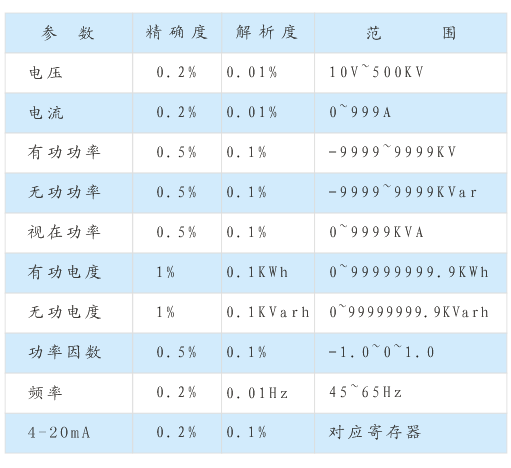

精准度:

TDM501系列单相多功能配电仪表精度

椄线端子

端子位置:上排端子

端子编号端子名称端子功能
辅助电源输入
1L电源输入1
2N电源输入2
电流输入(TDM501-3无此功能)
3I11电流信号输入1
4I12电流信号输入2
电压输入(TDM501-2无此功能)
5UL电压信号输入1
6UN电压信号输入2
485通讯端口
7A通讯RS485A(+)
8B通讯RS485B(-)

端子位置:下排端子
端子编号端子名称端子功能
DI开关量输入
9DI1DI输入1
10DI2DI输入2
11DI3DI输入3
12COMDI输入共公端
输出端子
13011继电器输出/4-20mA输出+/P0输出+
14012继电器输出/4-20mA输出-/P0输出-
15021继电器输出/4-20mA输出+/P0输出+
16022继电器输出/4-20mA输出-/P0输出-

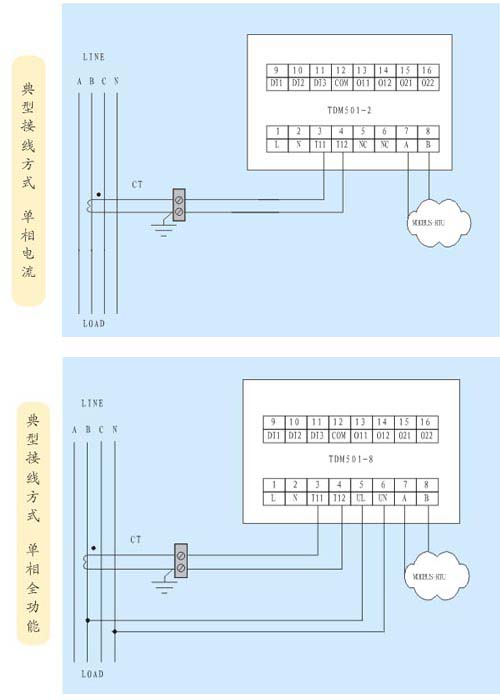

TDM501-4接线方式

TDM501系列单相多功能配电仪表接线方式

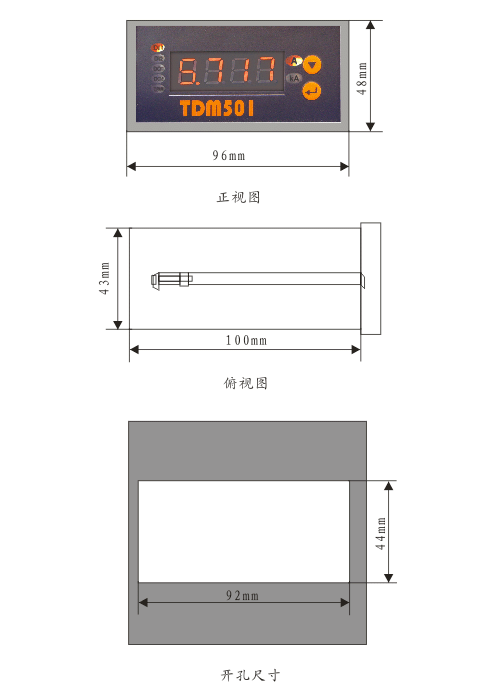

TDM501-4外形尺寸

TDM501系列单相多功能配电仪表外形
