QP650智能配电网络仪表

QP650智能配电网络仪表可以测量其有效值和峰值电压和电流，频率，骤升、瞬变、中断、功率和功能、最大需量、高达31次的谐波、谐间波、闪变、控制信号、浪涌和不平衡等。

QP650智能配电网络仪表采用320×240的600万色真彩显示屏，提供全面的数据分析能力。QP650对配电系统进行实时系统监测，提供电能质量总体情况汇总屏幕，便于用户深入研究任何参数的细节。

显示

QP650智能配电网络仪表采用600万色QVGA真彩显示屏，色彩鲜艳，清晰。更准确传递信息320×240，3.5寸屏幕，能显示更多信息。

QP650智能配电网络仪表既以传统方式显示数据，又以Windows窗口界面显示数据，更加灵活方便，直接显示存储的数据，无需接入计算机，直接显示电压、电流波形，直观、方便。

测量功能

电压V1、V2、V3、Vlnavg、V12、V23、V31、Vllavg

电流I1、I2、I3、In、Iavg

有功功率P1、P2、P3、Psum

无功功率Q1、Q2、Q3、Qsum

视在功率S1、S2、S3、Ssum

频率F

功率因数PF1、PF2、PF3、PF

有功电度Ep_imp,Ep_exp,Ep_total,Ep_net

无功电度Eq_imp,Eq_exp,Eq_total,Eq_net

电源

输入：85V~264Vac,50/60Hz或100V~280Vdc
功耗：<2W

电度测量

QP650产品采用32位DSP芯片及专用电度IC的“双核”技术，电度测量精度符合工业、高端标准。
电能质量分析功能(可选)
电压谐波含量2次至31次谐波和总谐波含量THD-V
电流谐波含量2次至31次谐波和总谐波含量THD-I
电压峰值系数
电话干扰系数THFF
电流K系数
电压不平衡系数U_unbl
电流不平衡系数I_unbl
最大值最小值统计并带有时间标签
低压保护功能(可选)
过流、速断、过压、过频、电压不平衡、电流不平衡、谐波报警。所有DI/DO均可编程,可指定DO跳闸或报警。

存 储

内置Flash存储器，最大60M
可存储多达10年的数据
内置分析软件，可显示分析结果
内置完整的帮助文件，方便使用
波形捕捉功能(可选)
实时波形记录,故障录波
在6个用户配置的通道中,手动或报警触发
3个周波.48点/周波

通 讯

类 型：RS485
通讯协议：Modbus
可选Profibus-DP
Ethernet
输入输出

可选配置4DI,2DO

扩展功能

通过协议可扩展Profibus-DP，
Lonworks，Canbus，Devicenet
可扩展以太网口，TCP/IP协议
USB,SD存储卡
相位分析,数据存储

越限报警

事件顺序记录SOE
开关变位主动上传
复费率电度及需量
2路RS485通讯回路
DI/DO/AI/AO可编程功能
QP650智能配电网络仪表可扩展DO最多至4路，扩展DI最多至16路，扩展AO最多至4路，扩展AI最多至4路。

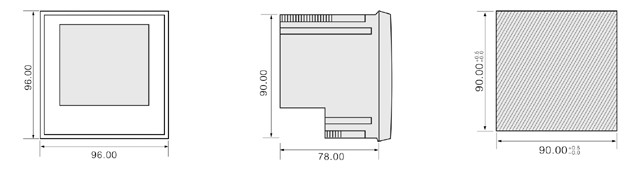

尺寸图

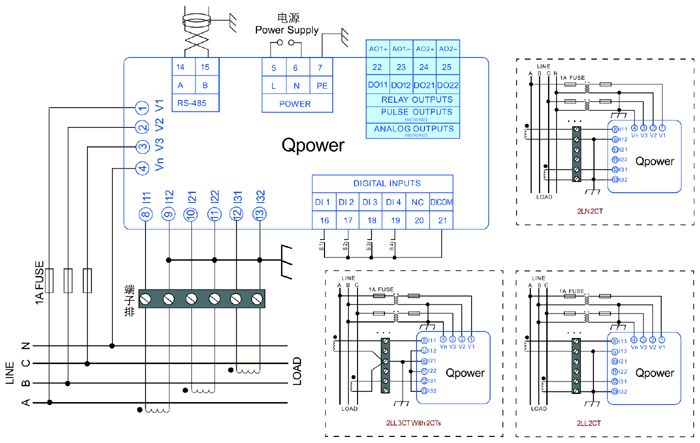

接线图
