QP550智能配电仪表

1月 22, 2019

QP550智能配电仪表是Qpower系列高端产品,它是针对日益提高的工业企业用户对智能配电监控的要求而推出的高级智能配电仪表,大屏幕点阵液晶显示,并基于32位DSP芯片及专用电度IC的“双核”技术。

QP550智能配电仪表具备全电量测量、分析、记录、传输等完整的电参数测量功能及电能质量分析功能。

测量功能

*电压V1、V2、V3、Vlnavg、V12、V23、V31、Vllavg
*电流I1、I2、I3、In、Iavg
*有功功率P1、P2、P3、Psum
*无功功率Q1、Q2、Q3、Qsum
*视在功率S1、S2、S3、Ssum
*频率F
*功率因数PF1、PF2、PF3、PF
*有功电度Ep_imp,Ep_exp,Ep_total,Ep_net
*无功电度Eq_imp,Eq_exp,Eq_total,Eq_net

电能质量分析功能(可选)

*电压谐波含量2次至31次谐波和总谐波含量THD-V
*电流谐波含量2次至31次谐波和总谐波含量THD-I
*电压峰值系数
*电话干扰系数THFF
*电流K系数
*电压不平衡系数U_unbl
*电流不平衡系数I_unbl
*最大值最小值统计并带有时间标签

QP550智能配电仪表显示

*采用大屏幕液晶显示,显示更多信息
*直接显示电压、电流波形,直观、方便
*中文显示(可选)

QP550智能配电仪表通讯

类型:RS485
通讯协议:Modbus可选Profibus-DP Ethernet
波形捕捉功能(可选)
*实时波形记录,故障录波
*在6个用户配置的通道中,手动或报警触发
*3个周波.48点/周波

QP550智能配电仪表电度测量

QP550产品采用32位DSP芯片及专用电度IC的“双核”技术,电度测量精度符合工业、高端标准。

电源

输入:85V~264Vac,50/60Hz
或100V~280Vdc
功耗:<2W

扩展功能

*越限报警
*事件顺序记录SOE
*开关变位主动上传
*2路RS485通讯回路
*可扩展DO最多至4路
可扩展DI最多至16路
可扩展AO最多至4路
可扩展AI最多至4路

输入输出:可选配置4DI,2DO

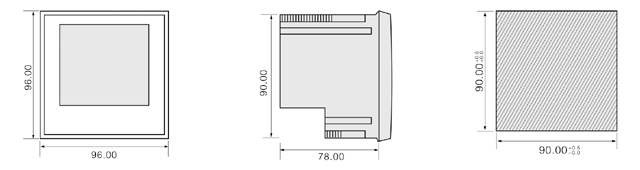

尺寸图

QP550智能配电仪表

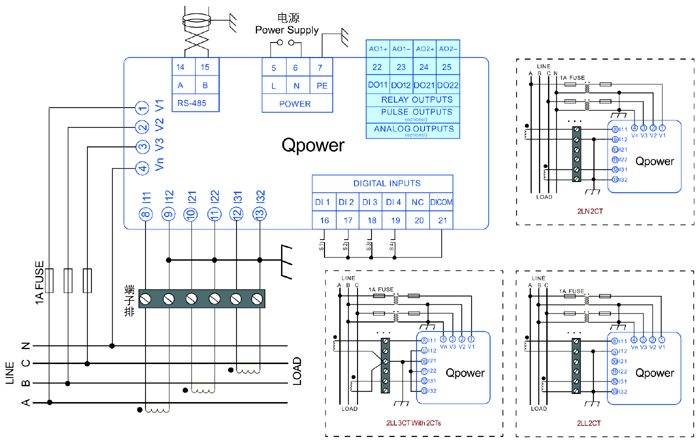

接线图

QP550智能配电仪表
