QP450/QP451/QP452/QP453智能配电仪表

QP450/QP451/QP452/QP453智能配电仪表是针对日益提高的工业/企业用户对智能配电监控的要求而推出的实用型产品，采用专业的大屏幕、宽温字符液晶显示。

QP450/QP451/QP452/QP453智能配电仪表具备电量测量、分析、记录、传输等电参数测量功能及电能质量分析功能。

QP450大屏幕字符液晶显示;三相I、KWH。
QP451大屏幕字符液晶显示;三相I。
QP452大屏幕字符液晶显示三相V、I、P、Q、S、PF、F、KWH。
QP453大屏幕字符液晶显示三相V、I。

显示

＊采用专业的大屏幕、宽温字符液晶显示
＊广角度显示

通讯

类型：RS485
通讯协议：Modbus可选Profibus-DP Ethernet

输入输出

＊基本配置4DI,2DO

电源

输入：85V~264Vac,50/60Hz
或100V~280Vdc
功耗：<2W

测量功能

＊电压V1、V2、V3、Vlnavg、V12、V23、V31、Vllavg
＊电流I1、I2、I3、In、Iavg
＊有功功率P1、P2、P3、Psum
＊无功功率Q1、Q2、Q3、Qsum
＊视在功率S1、S2、S3、Ssum
＊频率F
＊功率因数PF1、PF2、PF3、PF
＊有功电度Ep_imp,Ep_exp,Ep_total,Ep_net
＊无功电度Eq_imp,Eq_exp,Eq_total,Eq_net

电能质量分析功能(可选)

＊电压谐波含量2次至31次谐波和总谐波含量THD-V
＊电流谐波含量2次至31次谐波和总谐波含量THD-I
＊电压峰值系数
＊电话干扰系数THFF
＊电流K系数
＊电压不平衡系数U_unbl
＊电流不平衡系数I_unbl
＊最大值最小值统计并带有时间标签

扩展功能

＊越限报警
＊事件顺序记录SOE
＊开关变位主动上传
＊2路RS485通讯回路
＊可扩展DO最多至4路/DI最多至16路
可扩展AO最多至4路/AI最多至4路

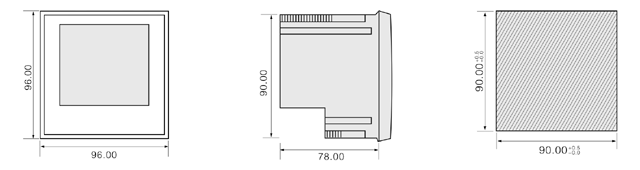

尺寸图

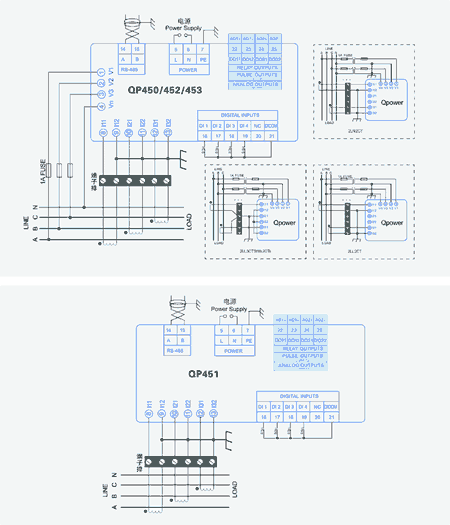

接线图
