PK6031智能电参数测量仪 (中文LCD显示)

1月 23, 2019

PK6031智能电参数测量仪(中文LCD显示)

一、产品综述

……PK6031是一款高性能电参数测量仪表,可测量三相电流、电压的真有效值,有功功率、无功功率、功率因数、频率、电能等参数,大屏幕中文LCD液晶显示,美观大方,参数由按键或通讯设定.

PK6031输出为RS-485数字信号,该仪表采用高性能微处理器和DSP芯片,具有双路看门狗WDT设计,确保工业现场可靠稳定运行,同时,该仪表可以选择MODBUS,PROFIBUS,Device通讯接口。

二、主要技术参数

输入范围—交流45-65Hz

PK6031电压量程(相电压):60V、100V、200V、250V、400V、500V(或按用户要求制作)

PK6031电流量程:1A、5A、10A(或按用户要求制作)

数据输出—三相电压Ua,Ub,Uc,三相电流Ia、Ib、Ic的真有效值,频率F,总有功功率P,总无

功功率Q,总视在功率S,总功率因数PF,每相有功功率Pa,Pb,Pc,每相无功功率

Qa,Qb,Qc,每相功率因数PFa,PFb,PFc,每相视在功率Sa,Sb,Sc,正向有功电度,反向有功电度,正向无功电度,反向无功电度

PK6031采用LCD液晶显示—128*64中文液晶显示,可手动或自动显示,共8幅界面

参数设定—电压电流变比,地址,波特率,手动/自动切换,切换时间等可按键或通讯设定

输出接口—RS-485:二线制、通讯距离:1200米、±15KVESD保护

…..通讯协议—MODBUS-RTU

…..波特率—1200、2400、4800、9600、19.2Kbps

…..精度等级—电压,,电流0.2级

…………….有功功率,无功功率,功率因数0.5级

…………….正反向有功电度0.5级

…………….正反向无功电度1.0级

…………….频率0.1级

…..隔离耐压—2500V

…..供电电源—AC220V

…..工作温度—-20~75℃

….存贮条件—-20℃~+80℃(RH:5%~95%不结露)

…..仪表规格—外形尺寸:145mm*90mm*72mm

…………….安装方式:DIN导轨卡装

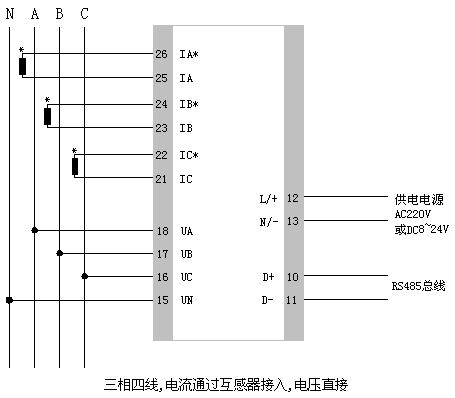

三、典型接线示意图

PK6031智能电参数测量仪 (中文LCD显示)

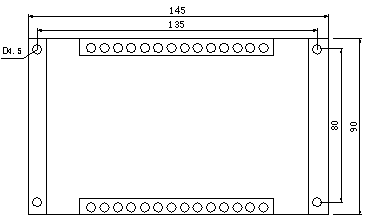

四、外形尺寸 单位:mm

PK6031智能电参数测量仪 (中文LCD显示)

PK6031智能电参数测量仪 (中文LCD显示)
