PD284E-2S7有功无功电能电力仪表

PD284E-2S7是一款具有可编程测量、显示、数字通讯、电能脉冲输出等功能的电力仪表，能够对电网中电能进行测量。该PD284E-2S7仪表备有串行口（RS-485），允许连接开放式结构的电脑网络，应用Modbus通讯规约，方便计算机编程设置或读取数据。

主要功能	PD284E-2S7	有功无功电能电力仪表
测量参数	有功电能、无功电能
输入信号	AC 100V、AC 220V、AC 380V，AC 1A、AC 5A
适用线路	三相四线、三相三线
输出显示	变比可编程设置
显示方式	三排LED数码管显示

外形	PD284E-2S7	有功无功电能电力仪表

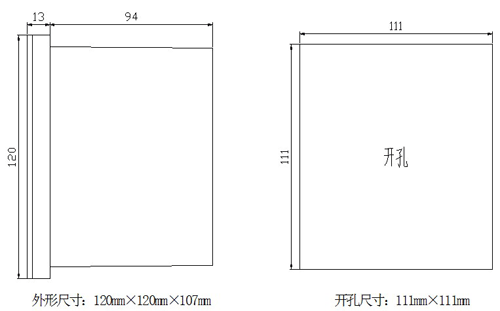

外形尺寸	120×120毫米
开孔尺寸	111×111毫米

辅助参数	PD284E-2S7	有功无功电能电力仪表
精度等级	电量测量0.2级，有功电能0.5级
线路频率	45-55Hz
辅助电源	宽范围交直流通用电源AC/DC85-265V
工作功耗	≤1.0VA/相
过载保护	持续：1.2倍；瞬时：电流10倍/5秒，电压2倍/1秒
电压阻抗	＞ 100kΩ
电流阻抗	＜ 20mΩ
电压功耗	＜ 1VA （每相）
电流功耗	＜ 0.4VA （每相）

功能模块	PD284E-2S7	有功无功电能电力仪表
通讯接口	RS-485（MODBUS-RTU通信协议）
开关量输入	无
开关量输出	无
变送输出	无
脉冲输出	2路电能脉冲（无源干节点方式）

环境要求	PD284E-2S7	有功无功电能电力仪表
工作温度	-10℃～+55℃
存储温度	-25℃～+70℃
相对湿度	≤93%，无腐蚀性气体场所
海拔	≤2500m

安全标准	PD284E-2S7	有功无功电能电力仪表
绝缘电阻	＞100MΩ
交流耐压	AC 2kV
静电放电	4级
电快速瞬变脉冲群	4级
浪涌（冲击）	4级

应用领域	PD284E-2S7	有功无功电能电力仪表
主要应用领域	■高低压配电系统　　■智能开关柜　　　■工厂自动化 ■工业机器设备　　　■能源管理系统　　■智能建筑
