一、概述
PCD194Z系列网络电力仪表是一种具有可编程测量、显示、数字通讯和多种输出功能于一体的网络电力仪表。PCD194Z能够高精度测量和显示电网中三相电压、三相电流、有功功率、无功功率、功率因数、频率和四象限电能等;PCD194Z仪表具有多种扩展功能模块:数字通讯模块、数字量开关模块、电能脉冲变送模块和模拟量变送输出模块,可根据需要灵活选用。
RS485的数字接口可实现仪表组网通讯功能;2路电能脉冲输出和4路模拟量(0~20mA或4~20mA)输出功能可实现电能和电量的变送输出功能;4路开关量输入和4路开关量输出功能可实现本地或远程的开关信号监控和控制输出功能(即“遥控”和“遥信”功能)。
PCD194Z具有极高的性能价格比,可以直接取代常规电力变送器、测量指示仪表、电能计量仪表以及相关的辅助单元。作为一种先进的智能化、数字化的电网前端采集元件。
PD194-CD194Z系列网络电力仪表已广泛应用于各种控制系统、SCADA系统和能源管理系统、变电站自动化、配电网自动化、小区电力监控、工业自动化、智能建筑、智能型配电盘、开关柜中等,具有安装方便、接线简单、维护方便、工程量小、现场可编程设置输入参数、能够完成与业界不同类型PLC、工业控制计算机通讯软件组网。
二、规格型号
型号 |
测量 |
显示 |
外围功能(可选,订货时说明) |
|||
电能脉冲 |
数字通讯 |
变送输出或开关模块 |
||||
PCD194Z-2SY |
U 、 I 、 P 、 Q 等全部电量参数和复费率电能计量 |

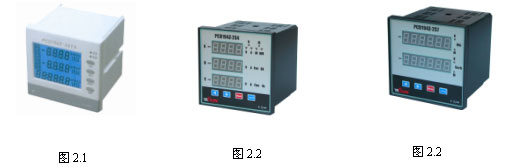

蓝色背光 LCD 显示(见图 ) |
2 路 |
RS485 MODBUS-RTU |
4 路0~20mA或 4~20mA |
4路开入、4 路开出 |
PCD194Z-2S4 |
U 、 I 、 P 、 Q 等全部电量参数和四象限电能计量 |
3排LED 显示(见图) |
||||
PCD194Z-2S7 |
有功电能、无功电能 |
2 排 LED 显示(见图) |
||||
PCD194Z-2S7A |
电流和有功电能 |
2 排 LED 显示 |
||||
PCD194Z-1S5 |
U 、 I 、 P 、 Q 和有功电能 |
1 排 LED 显示 |
2 路电能脉冲输出 |
RS485 数字通讯 |
4 路模拟量变送输出 |
三、性能指标
性 能 |
参 数 |
||
输 入 测 量 显 示 |
网 络 |
三相三线、三相四线 |
|
电 压 |
额定值 |
AC100V 、 400V (订货时说明) |
|
过负荷 |
测量: 1.2 倍 瞬时: 2 倍 /10s |
||
功 耗 |
<1VA (每相) |
||
阻 抗 |
>300kΩ |
||
精 度 |
RMS 测量,精度等级 0.2% |
||
电 流 |
额定值 |
AC1A 、 5A (订货时说明) |
|
过负荷 |
测量: 1.2 倍 瞬时: 10 倍 /10s |
||
功 耗 |
<0.4VA (每相) |
||
阻 抗 |
<20mΩ |
||
精 度 |
RMS 测量,精度等级 0.2% |
||
频 率 |
40~60Hz ,精度 0.1Hz |
||
功 率 |
有功、无功、视在功率,精度 0.5% |
||
电 能 |
四象限电能、无功电能计量,精度 0.5% |
||
显 示 |
可编程设置、切换、循环 3 排 LED/LCD |
||
电 源 |
工作范围 |
AC 、 DC 80~270V |
|
功 耗 |
≤5VA |
||
输 出 可 编 程 |
数字接口 |
RS485 、 MODBUS-RTU 协议 |
|
脉冲输出 |
2 路电能脉冲输出,光耦继电器 |
||
开关量输入 |
4 路开关量输入,干结点方式 |
||
开关量输出 |
4 路开光量输出,光耦继电器 |
||
模拟量输出 |
4 路模拟量变送输出, 4~20mA/0~20mA |
||
环 境 |
工作环境 |
-10~55 ℃ |
|
储存环境 |
-20~75 ℃ |
||
安 全 |
耐 压 |
>AC 2kV |
|
绝 缘 |
输入、输出、电源对机壳 >5MΩ |
||
外 形 |
尺 寸 |
120×120×106 (长、宽、深) |
|
重 量 |
0.6kg |
四、安装方式和接线
•安装方式:屏装
•安装尺寸
面框尺寸(mm):120×120开孔尺寸(mm):111×111

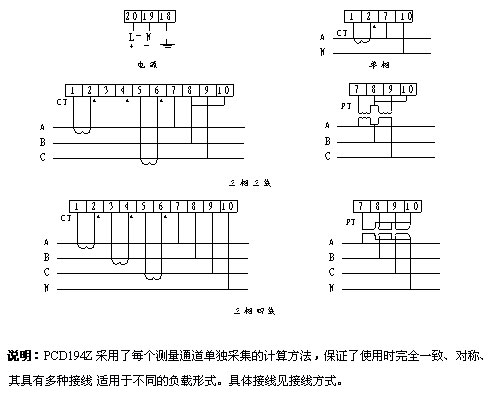

•接线方式
3.1输入部分
对接线的说明:
A、电压输入:输入电压应不高于产品的额定输入电压(100V或400V)的120%,否则应考虑使用PT,在电压输入端须安装1A保险丝。
B、电流输入:标准额定输入电流为5A,大于5A的情况应使用外部CT。如果使用的CT上连有其它仪表,接线应采用串接方式,去除产品的电流输入连线之前,一定要先断开CT一次回路或短接二次回路,建议使用接线排不要直接接CT,以便拆装。
C:要确保输入电压、电流相对应,相序一致,方向一致;否则会出现数值和符号的错误!(功率和电能)
D:仪表的编程设置,输入网络应同所测量的负载的接线方式一致,不然会导致仪表所测量的电压或功率不正确。
3.2输出部分
1、通讯
PCD194Z提供串行异步半双工RS485通讯接口,采用MODBUS-RTU协议,各种数据讯息均可在通信线路上传送。在一条线路上可以同时连接多达32个网络电力仪表,每个网络电力仪表均可设定其通讯地址,不同系列仪表的通讯接线端子号码不同,通讯连接应使用带有铜网的屏蔽双绞线,线径不小于0.5mm。布线时应使通讯线远离强电电缆或其它强电场环境,推荐采用T型网络连接方式,不建议采用星型或其它连接方式。
2、电能脉冲输出
PCD194Z提供2路电能脉冲输出(有功电能和无功电能),采用集电极开路的光耦继电器输出方式的输出,可做为电能量的变送输出功能(也可用做电能的检验)。
3、开关量输入
PCD194Z提供4路开关量输入功能,采用干接点电阻开关信号输入方式,仪表内部配备+12V的工作电源无须外部供电。当外部接通的时候,经过仪表开关输入模块DI采集其为接通信息,显示为1;当外部断开的时候经过仪表开关输入模块DI采集其为断开信息,显示为0。开关输入模块不仅能够采集和显示本地的开关信息,同时可以通过仪表数字接口RS485内部的DIO口寄存器实现远程传送功能,即“遥信”功能。开关输入电气特性:Ri<500Ω接通;Ri>100kΩ断开。
2)仪表键盘可直接接通或者关闭开关量输出,即本地控制功能。
3)远程计算机终端可以通过仪表的数字接口,写入DIO寄存器值就可以对仪表的开关输出进行控制,即:远程控制的“遥控”。
4、模拟量输出
PD194-CD194Z提供4路模拟量的变送输出功能,可任意选择26个测量电量参数中4个电量,通过仪表本身的4个模拟量(0~20mA或4~20mA)接口来完成其相关的模拟量的变送输出功能,其数量对应关系可任意设置。例如:仪表在预设置中选择了UA:0~100V对应0~20mA;IA:0~5V对应0~20mA;P:0~1500W对应4~20mA;Q:0~1500var对应4~20mA。电气参数:精度等级0.5%、负载电阻Ri<500Ω,过量限电流24mA(幅度DC12V)。
五、订货说明
签订合同时请详细写明需要的型号、辅助电源、输入信号及变比、接线方式、输出要求等相关内容
例:型号:PCD194Z-2S4
输入:10kV/100V200A/5A
电力网络:三相三线
通讯:RS485/MODBUS-RTU
功能扩展:开关量扩展模块
数量:8台
