主要功能 | M6610 | 三相多功能电流表 |
测量参数 | 多路电流:I1、I2、I3、In、Iavg | |
输入电压 | 0-600V | |
输入电流 | 额定5A (可选1A) | |
接线方式 | 多线 | |
输出显示 | 直接显示一侧数值,可任意设置PT/CT变比 | |
显示方式 | 数码管 | |
外形 | M6610 | 三相多功能电流表 |

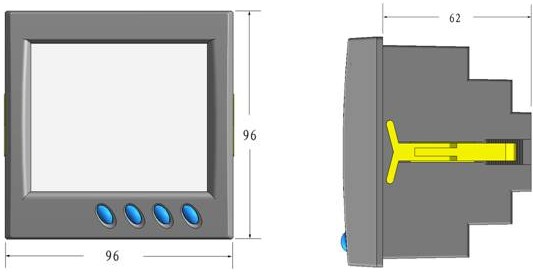

外形尺寸 | 96×96毫米 | |
开孔尺寸 | 91X91毫米 | |
辅助参数 | M6610 | 三相多功能电流表 |
精度等级 | 电压电流0.5级 | |
线路频率 | 45-55Hz | |
辅助电源 | 宽范围交直流通用电源AC/DC85-265V | |
工作功耗 | ≤1.0VA/相 | |
过载保护 | 电流:2 倍额定连续 10倍额定10秒 电压:2 倍额定连续 600V 10秒 |
|
电压阻抗 | > 100kΩ | |
电流阻抗 | < 20mΩ | |
电压功耗 | < 1VA (每相) | |
电流功耗 | < 0.4VA (每相) | |
功能模块 | M6610 | 三相多功能电流表 |
通讯接口 | RS485-MODBUS-RTU,1200~19200bps,1200米 | |
输入输出 | 4路干触点DI输入,自带检测电源,三路继电器输出,触点容量:250VAC/3A、30VDC/3A | |
变送输出 | 无 | |
脉冲输出 | 无 | |
环境要求 | M6610 | 三相多功能电流表 |
工作温度 | -10℃~+55℃ | |
存储温度 | -25℃~+70℃ | |
相对湿度 | ≤93%,无腐蚀性气体场所 | |
海拔 | ≤2500m | |
安全标准 | M6610 | 三相多功能电流表 |
绝缘强度 | IEC 688 / IEC 255-3 ( 1989 ) 2kV AC rms 1 分钟,输入/输出/外壳/电源之间 |
|
耐压等级 | 输入和电源>2kV 输入和输出>1kV 电源和输出>2kV | |
电磁兼容试验 | ||
静电放电 | 4级 | |
电快速瞬 变脉冲群 |
3级 | |
浪涌(冲击) | 3级 | |
应用领域 | M6610 | 三相多功能电流表 |
主要应用领域 | 电力系统、工矿企业、公用设施和智能楼宇 |
