HF42系列三相多功能网络电力仪表

一、概述

HF42系列三相多功能网络电力仪表是陕西和创电子科技有限公司开发的高精度数字华仪表，具有多种尺寸用以取代传统的指针式仪表。本HF42系列三相多功能网络电力仪表设计先进，外形美观，性能可靠，准确度高。HF42系列三相多功能网络电力仪表适用于电力电网及自动化控制系统中电参数的测量和显示，也可配合各种变送器显示工业系统中的各种非电量，可广泛应用于各工矿企业、电力部门。

二、命名原则

三、技术指标

1.精度：0.5级、0.2级，光柱分辨率100点，50点；

2.显示：0~9999满四位显示；

3.输入：电压：100V、220V、380V；电流：1A、5A；

4.过载：电流：1.2倍持续，10倍/秒；电压：2倍持续；

5.频率：50HZ±10%；

6.模拟输出：DC4-20mA，负载能力：500Ω；

7.RS485输出（智能表配置功能），MODBUS-RTU协议；

8.报警输出（智能表配置功能）触电容量：1A/120V；

9.可设PT、CT变比（智能表配置功能）；

10.工作电源：AC220V±10%；DC220V±20%；

11.功耗：小于3VA；

12.绝缘强度：2KVAC，漏电流1mA，1分钟；

13.绝缘电阻：≥100MΩ，500VDC；

14.平均无故障工作时间：≥50000h；

15.工作条件：环境温度：-10℃~50℃，相对湿度：≤95%，无腐蚀气体。

注：①后述说明书中未录入F80，C16系列表②LED颜色一般为红色，用户可定为蓝色或绿色③用户如有特殊要求，可定制非标准表

四、型号

直流电压（电流）表HF42-DV（I）

交流电压（电流）表HF42-AV（I）

频率表HF42-F

功率因素表HF42-H

双路交流电压电流表HF42-AVI

三相电压（电流）表HF42-3V（I）

三相有功功率（无功功率）表HF42-3P（3Q）

单相智能电压（电流）表HNF42-AV（I）

三相智能电压（电流）表HNF42-3V（I）

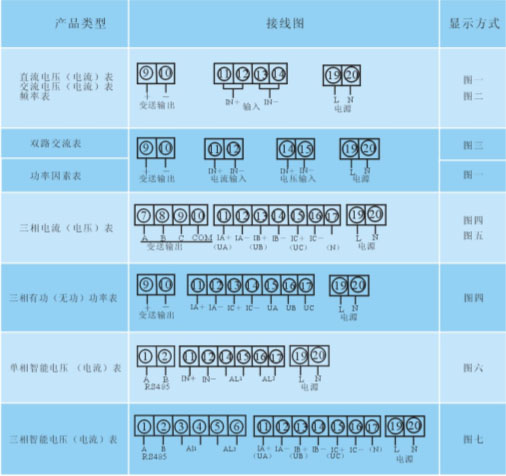

五、接线

六、外型尺寸及安装参数

外型尺寸：120×120×120mm开孔：111×111mm

屏后深度：117mm屏后高度：12mm

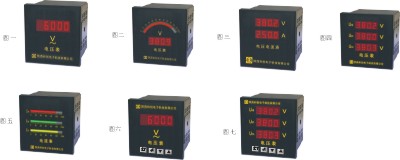

七、外形图
