G7-600C经济型单相数显仪表系列, 产品性价比高，体积小巧，广泛适用于各行业供配电场所、能源管理、自动化网络监控系统等。G7-600C经济型数显仪表系列可提供交直电压、电流，频率等单相参数产品，测量显示电压、电流、频率，可替代传统指针表和数字面板。
特点：
适用于0.4KV电压系统
开关电源供电，交直流两用
单窗口高亮度数码管显示
安装尺寸72×72×75mm，深度75mm
G7-600C技术规格参数
| 参 数 | 指 标 | |
| 精度等级 | 0.5级 | |
| 显示数据 | 频率 | 0-50Hz |
| 显示四位数码管，二位小数点。 | ||
| 输入 | 额定电流 | 0－20mA |
| 工作电源 | 宽压型 | 交流85V ～ 264V；直流120V ～ 370V |
| 功耗 | ≤4W | |
| 绝缘强度 | 2KV（测试电压为交流有效值） | |
| 绝缘电阻 | ≥ 50MΩ | |
| MTBF | ≥ 50000h | |
| 工作条件 | 环境温度：-25℃～+70℃ 储存温度：-40℃～+85℃ 相对湿度：5％～95%，无凝露 | |
| 开孔尺寸 | 72mm x 72mm | |
接线方式说明
|
序 号 |
定 义 |
序 号 |
定 义 |
|
1 |
电源输入火线 |
2 |
电源输入火线 |
|
3 |
电源输入零线 |
4 |
电源输入零线 |
|
5 |
输入高端H |
6 |
输入高端H |
|
7 |
输入低端L |
8 |
输入低端L |

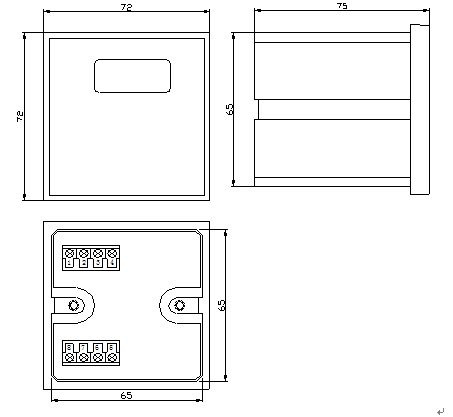

安装尺寸
