测量精度:电压、电流:0.2级 其他参数:0.5级 频率:0.02Hz
制造标准:国家标准GB/T7676-1998
技术特点及容量简述:

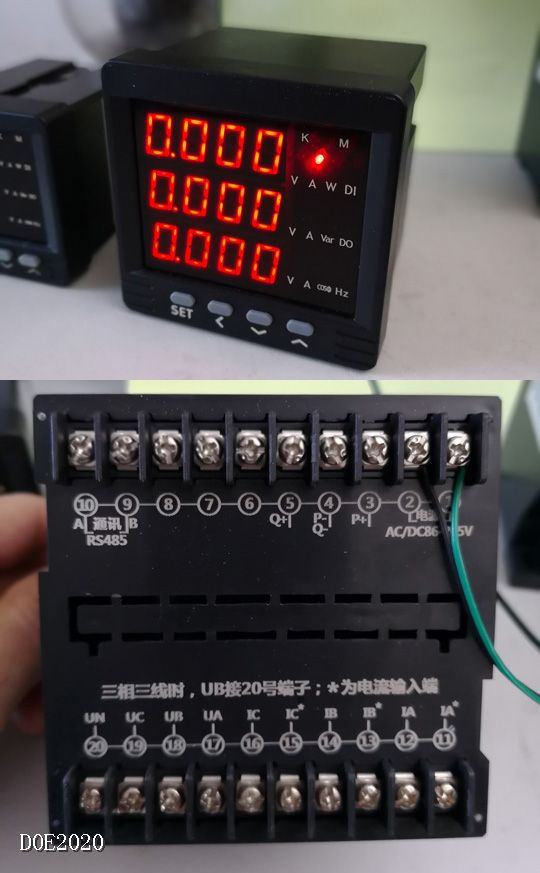

DOE2020系列组合数显电测仪表适用于电力电网、自动化控制系统中对电流、电压、功率、频率、功率因数、相角、谐波等电参量的测量和显示,具有高稳定性、精度高等特点,是DOE2020系列组合数显电测仪表公司近万套设备的同类产品的技术总结。
1.采用交流直接离散采样技术,对电压、电流进行谐波分析和测量
2.可任意设定PT/CT变比
3.高亮度LED显示,寿命长,可视度高
4.安装方便,插件结构,接线美观,PC外壳
5.所有设备均可扩充完全隔离的RS485通讯方式,与业界多种软件通讯
6.可接入PLC、SCADA系统
7.输入、输出全隔离
8.电源可以选择交、直流输入自适应方式
9.可扩充一路隔离继电器方式的告警输出
DOE2020系列组合数显表具有两组LED或四组LED显示和扩充RS485数字接口功能、及继电器方式告警输出,通过对电网中各参量的高速采样,经CPU进行数据处理,将各电量U、I、P、Q、COE、F谐波畸变率THD等量由LED显示;并带一路RS485接口,与上位机MODBUS-RTU协议进行通讯,进行数据交换;可设置倍率、变送方式等;可设定报警输出,报警量任意可设定。
技术指标:
项目
|
描述
|
工作条件
|
环境温度-20~+55℃,相对湿度≤93%,海拔高度≤4000m
|
精度修正
|
面板操作,软件修正;系数保证10年不丢失
|
电源
|
AC80V~265V;功耗<5W
|
隔离耐压
|
AC2000V(1分钟,输入对输出,输入对机壳)
|
绝缘电阻
|
>50M(500V,输入对输出,输入对机壳)
|
MTBF
|
>50000H
|
通讯:
通讯串行接口为标准RS-485,采用MODBUS-RTU协议(具体详见DOE2030系列智能配电监控仪使用手册)
|
|
产品名称
|
型号
|
尺寸
|
备注
|
单相交流电流表
|
DOE2020A-I
|
96*96*75
|
含谐波分析,工频,总谐波畸变率等;双排LED显示
|
DOE2020B-I
|
48*96*75
|
DOE2020C-I
|
72*72*82
|
DOE2020D-I
|
120*120*80
|
单相交流电压表
|
DOE2020A-U
|
96*96*75
|
含谐波分析,工频,总谐波畸变率等;双排LED显示
|
DOE2020B-U
|
48*96*75
|
DOE2020C-U
|
72*72*82
|
DOE2020D-U
|
120*120*80
|
单相全电量组合表
|
DOE2021A
|
96*96*75
|
含P、Q、COS、U、I、Hz等全电量;双排LED显示
|
DOE2021B
|
48*96*75
|
DOE2021C
|
72*72*82
|
DOE2021D
|
120*120*80
|
单相全电量组合表
|
DOE2022A
|
96*96*75
|
四排LED显示,其他同2021
|
DOE2022D
|
120*120*80
|
DOE2022E
|
96*96*75(2030)
|
同2030表结构
|
三相交流电流表
|
DOE2023A-I
|
96*96*75
|
四排LED显示
|
DOE2023D-I
|
120*120*80
|
DOE2023E-I
|
96*96*75(2030)
|
同2030表结构
|
三相交流电压表
|
DOE2023A-U
|
96*96*75
|
四排LED显示
|
DOE2023D-U
|
120*120*80
|
DOE2023E-U
|
96*96*75(2030)
|
同2030表结构
|
三相全电量组合表
|
DOE2024A
|
96*96*75
|
四排LED显示
|
DOE2024D
|
120*120*80
|
DOE2024E
|
96*96*75(2030)
|
同2030表结构
|
三相电流谐波表
(128点/周波、31次谐波)
|
DOE2025A-I
|
96*96*75
|
四排LED显示
|
DOE2025D-I
|
120*120*80
|
DOE2025E-I
|
96*96*75(2030)
|
同2030表结构
|
三相电压谐波表
(128点/周波、31次谐波)
|
DOE2025A-U
|
96*96*75
|
四排LED显示
|
DOE2025D-U
|
120*120*80
|
DOE2025E-U
|
96*96*75(2030)
|
同2030表结构
|
直流电压表
|
DOE2026A-U
|
96*96*75
|
双排LED显示
|
DOE2026B-U
|
48*96*75
|
DOE2026C-U
|
72*72*82
|
DOE2026D-U
|
120*120*80
|
直流电流表
|
DOE2026A-I
|
96*96*75
|
双排LED显示
注:外壳颜色可选纯白、仪表白和仪表黑。
|
DOE2026B-I
|
48*96*75
|
DOE2026C-I
|
72*72*82
|
DOE2026D-I
|
120*120*80
|
|
