CH2000CA智能电力监测仪

CH2000CA智能电力监测仪采用最现代32位的微处理器，160×160点阵液晶显示器和高精度数字信号处理技术设计而成，技术领先，功能强大，操作简单。内置可编程变量变送器，可由用户自行设定变送输出类型及范围。

CH2000CA智能电力监测仪功能特点

1、CH2000CA具有强大的数据采集和处理功能。可测量三相三线制、三相四线制等系统，测量参数有三相线电压及平均值、三相相电压及平均值、三相电流及平均值、零序电流、三相有功功率及系统有功功率、三相无功功率及系统无功功率、三相功率因数及系统功率因数、三相功率因数角及系统功率因数角、三相视在功率及系统视在功率、频率、电能等多项电力参数。
2、具有四象限电能计量、复费率电能累计、需量统计、三相不平衡度计算等功能。
3、具有最大、最小值统计、报警记录等功能，数据掉电后不丢失。
4、具有8路开关量输入、3路模拟量、3路继电器报警输出。
5、3路模拟量输出可编程：用户可自行设定变送输出类型（如电流、功率、功率因数等）和变送输出范围。

6、报警功能可编程：可设置9组报警不等式，其中报警变量、报警类型（上限、下限报警)和报警对应的继电器输出可设定。
7、所有设定值可通过按键设定，也可通过通讯口远程设定。设定值掉电不丢失。
8、采用160×160点阵汉字液晶显示器，可设置多幅显示画面，画面切换时间也可设定。
9、配有光电隔离的通讯接口，可选ModBusRTU(RS-485通讯接口)通讯协议或Profibus通讯协议。可与可编程逻辑控制器、RTU、SCADA系统、DCS系统等之间进行信息和数据的有效传送。也可简单地增加一套通讯控制软件构成一套监控系统，实现“四遥”（遥测、遥讯、遥调、遥控）功能。
10、强大的抗干扰性能：所有的输入、输出信号均隔离，并采用了不同的抗干扰级别，能够可靠地适应于特殊的工业环境中使用。

CH2000CA智能电力监测仪主要技术指标

1.可设置显示参数及精度

参数	种类	精确度
电压	各相及平均	0.2%
电流	各相及平均、零序电流	0.2%
有功功率	各相及总和	0.5%
无功功率	各相及总和	0.5%
视在功率	各相及总和	0.5%
功率因数	各相及总和	0.5%
相位角	各相及平均	0.5%
频率		0.2%
不平衡度	电压、电流	0.5%
有功电能		0.5%
无功电能		0.5%
有功需量		0.5%
无功需量		0.5%
视在需量		0.5%

2.显示参数量程

准确度范围（电压和电流，真有效值）
电压量程	25～120%，频率：50±5HZ
电流量程	0～120%，频率：50±5HZ
准确度范围（功率和电能）
电压量程	25～120%
电流量程	0～120%
功因量程	Cosφ:1～0.5 对应有功功率和电能 Sinφ:1～0.5 对应有功功率和电能频率：45～55Hz/450Hz
输入方式	三相三线或三相四线、直接输入或互感器输入

3.电网系统频率：50±Hz
4.测量周期：200毫秒
5.工作电源：AC/DC220V，交直流通用。
6.工作环境：温度0～50℃；相对湿度≤85%RH无结露
7.D外形尺寸：96mm×96mm×95mm
8.D外形开孔尺寸：91+0.5mm×91+0.5mm
9.F外形尺寸：120mm×120mm×120mm
10.F外形开孔尺寸：111+0.5mm×111+0.5mm

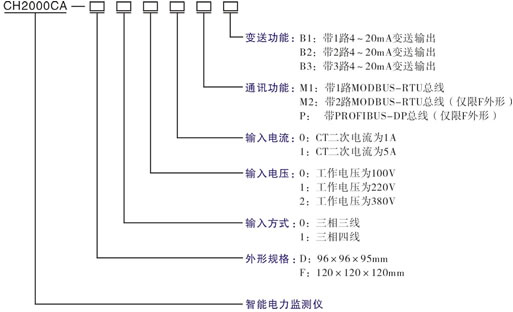

产品选型

CH2000CA智能电力监测仪
