CH2000智能电力监测仪

1月 21, 2019

CH2000智能电力监测仪采用国际最新电子技术,以专用DSP器件、高速微处理器为核心的数字式智能型综合电力监测仪。

CH2000智能电力监测仪可测量三相三线制、三相四线制等系统,测量参数有各相电压、电流、有功功率、无功功率、功率因数、视在功率、电能、频率、平均电压、平均电流、线电压、总有功功率、总无功功率、总视在功率等。

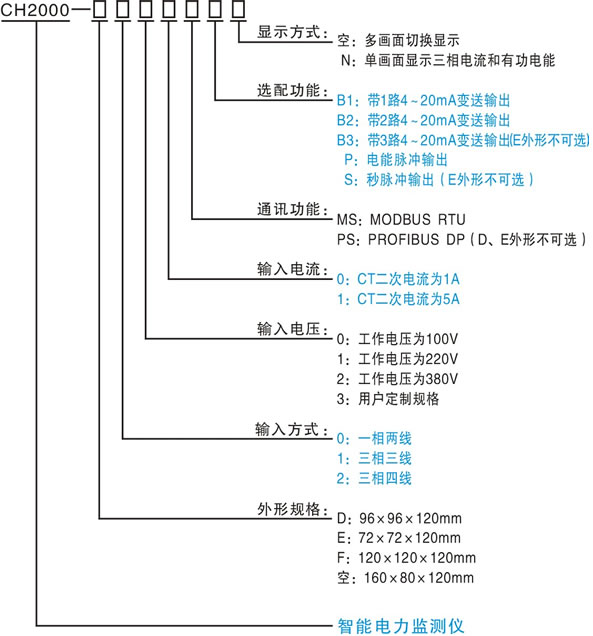

定货时用户可从三项附加功能中选取一项:

※ 最多可带三路4~20mA变送输出(E外形表最多可带两路4~20mA变送输出)。
※ 带有功无功电能脉冲输出功能。订货时型号后加注P。
※ 带秒脉冲输出功能,订货时型号后加注S(E外形表不带此功能)。

技术指标符合IEC687国际标准。采用液晶显示,全中文菜单,可设置多幅显示画面,每幅画面内容可任意设置,画面清晰,操作简单,功能设置方便。

CH2000智能电力监测仪配有光电隔离的RS485、RS232、Profibus三种通讯接口,ModBus通讯规约,可与Modicon可编程逻辑控制器、RTU、SCADA系统、DCS系统或具有ModBus兼容的监控系统之间进行信息和数据的有效传送。也可简单地增加一套通讯控制软件构成一套监控系统。

有四种外形尺寸:

CH2000(160×80mm);
CH2000F(120×120mm);
CH2000D(96×96mm);
CH2000E(72×72mm)可供用户选择以适应不同盘面布局要求。

表1 测量及显示读数
参数
种类
位数
显示(最大)
准确度
电压
各相及平均电压
5(或4)
99999V/KV
0.2%
电流
各相及平均电压
5(或4)
99999A/KA
0.2%
有功功率
各相及总和
5(或4)
99999W/kW/MW
0.5%
无功功率
各相及总和
5(或4)
99999VAr/kVAr/MVAr
0.5%
视在功率
各相及总和
5(或4)
99999VA/KVA/MVA
0.5%
功率因数
各相及总和
5
1.0000
0.5%
有功电能

8
99999999Wh/kWh/MWh/kMWh
0.5%
无功电能

8
99999999VArh/kVArh/MVArh/kMVArh
0.5%
频率

4
59.00Hz /450.00Hz
0.2%

准确度范围(电压和电流,真有效值)

        电压量程:25~120%

        电流量程:0~120%

准确度范围(功率和电能)

       电流量程:0~120%

       电压量程:25~120%

      功因量程:cosφ:1~0.5   对应于有功功率和电能

                  Sinφ:1~0.5   对应于无功功率和电能

         频率:45~55Hz /450Hz

输入:标准输入为:100V/5A,三相四线制/三相三线制/一相二线制等,可超载20%(如果用户需要其它输入规格,可在订货时说明)。
电网系统频率:50±5Hz
测量周期:200毫秒
显示:128×64点阵带背光液晶显示,可同时显示4排,每排8个汉字。

可编程:

1. PT和CT变比:1~9999。
2. 显示画面:最多可设置20幅不同的显示画面,显示参数32个,每幅画面的内容、画面切换时间(2~225秒)可设置。
3. 通讯:地址设置:0~255。
波特率:1200/2400/4800/9600/19200
校验位:奇/偶/无。

工作条件:

供电电源:AC/DC220V或用户指定规格。
工作环境:温度0~50℃
相对湿度≤85%RH无结露。
通讯口:ModBus通讯规约,RS485(标准),RS232(可选)。

外形尺寸及开孔尺寸

※CH2000F
外形尺寸:120×120×120mm
开孔尺寸:111+0.5×111+0.5mm
※CH2000
外形尺寸:160×80×120mm
开孔尺寸:151+0.5×76+0.5mm
※CH2000D
外形尺寸:96×96×120mm
开孔尺寸:91+0.5×91+0.5mm
※CH2000E
外形尺寸:72×72×120mm
开孔尺寸:67+0.5×67+0.5mm
