APM480网络智能配电仪表

1.1 简介

APM-480网络智能配电仪表，是针对电力系统、工矿企业、公用设施、智能大厦的电力监控需求而设计的智能配电仪表。APM-480不仅能测量所有的常用电力参数，如三相电流、电压，有功、无功功率，电度，2～31 次谐波等，还可以进行电能质量分析和管理，并按照用户设置提供越限报警等等。它非常适合于实时电力监控系统。

APM-480网络具有极高的性能价格比，可以直接取代常规电力变送器及测量仪表。作为一种先进的智能化、数字化的前端采集元件，APM-480 系列智能电力仪表已广泛应用于各种控制系统、SCADA 系统和能源管理系统中。

1.2 特点

APM-480 的设计充分考虑了成本效能比、易用性和可靠性，有以下特点：

􀂾 大屏幕的蓝白LCD 显示
􀂾 强大的测量及电能分析功能
􀂾 可直接从电流、电压互感器接入信号
􀂾 可任意设定PT/CT 变比
􀂾 3 路开关量（继电器）输出
􀂾 6 路开关量（隔离）输入，并内置48VDC 电源（湿接点）
􀂾 多块仪表可设置不同的通讯地址
􀂾 可通讯接入SCADA、PLC 系统中
􀂾 方便安装，接线简单，工程量小

1.3 应用领域

APM-480 系列智能配电仪表的应用领域非常广泛而且便于系统集成，凡是有电力供应的地方都有它们的用武之地，特别是在对电力品质、电力安全有较高要求的场合以及有自动化需要的场合。它适用于如下领域，并且已有众多成功应用经验。

􀂾 能源管理系统
􀂾 变电站自动化
􀂾 配电网自动化
􀂾 小区电力监控
􀂾 工业自动化
􀂾 智能建筑
􀂾 智能型配电盘、开关柜

2 功能简述

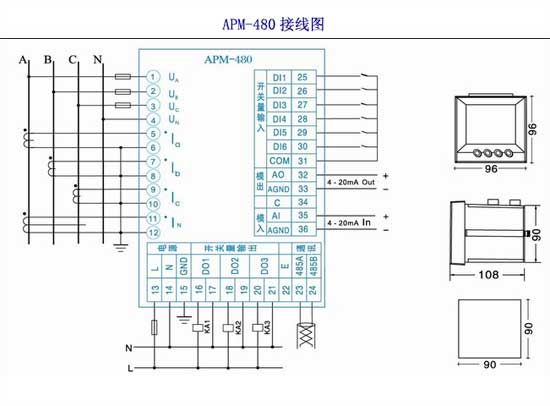

公司集多年的专业经验，推出了智能配电仪表。它是采用现代微处理器技术和交流采样技术设计而成。每个仪表可测量多种参数，作为远端监控系统（SCADA）的前端；可联网使用，亦可单独使用。

智能配电仪表采用异步半双工通讯方式和RS485 的通讯接口和MODBUS-RTU 通讯协议，以满足您的自动化通信系统。使用低成本的屏蔽双绞线配线即可构造一可靠的通讯网络。同时大屏幕的蓝白液晶显示不仅能显示丰富的测量信息，而且蓝色背光能摒弃传统LCD 显示的弊端，把测量数据清晰的显示出来。

对于智能配电仪表APM-480 的使用者来说,可以轻易地在短时间内学会本机四键式操作法，智能配电仪表APM-480 提供多窗口式显示功能，可让使用者同时读取多项电力参数而无须碰触按键。

APM-480 智能配电仪表具有测量三相电流、零序电流、三相电压、功率和电度、频率、需量、分时电度、2~31 次谐波、总谐波畸变率、历史最大最小值统计、实时时钟、事件顺序记录，一路4~20mA 模拟量输入和一路4~20mA 模拟量输出。

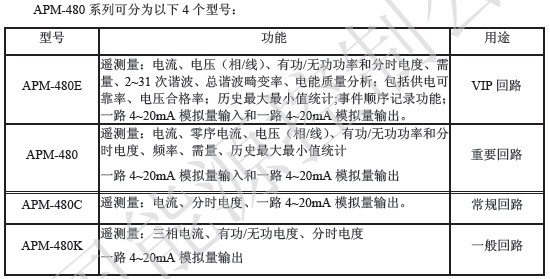

APM-480 系列可分为以下4 个型号：

输入电压

额定值：100V或或400VAC，允许25%的超限；
过负荷：2 倍额定值（连续）；2500VAC/1 秒（不循环）；
测量形式：True-RMS；
负荷：小于0.2VA

输入电流

额定值：5A(1A 可选)，允许20%的超限；
过负载：2 倍额定值；100A/1 秒（不循环）；
测量形式：True-RMS；
负荷：小于0.2VA

输入频率范围
45∼65Hz

3.2 测量精度

电流和电压：0.5 级；
其它参数：1 级；
频率：0.1Hz；
温度漂移系数：100PPM/℃（0-50℃）

3.3 通讯

RS-485 接口；
波特率：1200bps ~38400bps 均可设定
MODBUS-RTU 协议

3.4 适用环境

工作温度：－10℃–+65℃；
储存温度：－20℃–+75℃；
相对湿度：5%–95% 不结露

3.5 安全性

设备耐压，绝缘强度：电源、电压输入回路>2KV；
电流回路>2.5KV；

3.6 外形尺寸和重量

96×96×108mm；
0.8Kg（包括固定支架）
3.7 电源(适于全系列)
220VAC（±20%），50/60Hz 或直流；
110VAC（±20%），50/60Hz 或直流；
(出厂前须向提供商说明)
功耗：<5W，（静态）
