APM440智能配电仪表

1.1 简介

APM440智能配电仪表是针对电力系统、工矿企业、公用设施、智能大厦的电力监控需求而设计的智能配电仪表。APM440智能配电仪表能测量所有的常用电力参数，如三相电流、电压，有功、无功功率，电度等，非常适合于实时电力监控系统。

APM440智能配电仪表具有极高的性能价格比，可以直接取代常规电力变送器及测量仪表。作为一种先进的智能化、数字化的前端采集元件，APM 智能电力仪表已广泛应用于各种控制系统、SCADA 系统和能源管理系统中。

1.2 特点

APM440智能配电仪表的设计充分考虑了成本效能比、易用性和可靠性，有以下特点：

􀂾 可测量多种电气参数
􀂾 可任意设定 PT/CT 变比
􀂾 2 路开关量（继电器）输出
􀂾 2 路开关量（隔离）输入
􀂾 可通讯接入 SCADA、PLC 系统中
􀂾 方便安装，接线简单，工程量小
􀂾 可与业界多种软件通讯（Intouch, Fix, Citec，组态王等）
􀂾 强大的通讯功能，标准配置为 MODBUS-RTU 通讯规约。

1.3 应用领域

APM440智能配电仪表的应用领域非常广泛而且便于系统集成，凡是有电力供应的地方都有它们的用武之地，特别是在对电力品质、电力安全有较高要求的场合以及有自动化需要的场合。它适用于如下领域，并且已有众多成功应用经验。

􀂾 能源管理系统
􀂾 变电站自动化
􀂾 配电网自动化
􀂾 小区电力监控
􀂾 工业自动化
􀂾 智能建筑
􀂾 智能型配电盘、开关柜

2 功能简述

APM440智能配电仪表是采用现代微处理器技术和交流采样技术设计而成。每个仪表可测量多种参数，作为远端监控系统（SCADA）的前端；可联网使用，亦可单独使用。

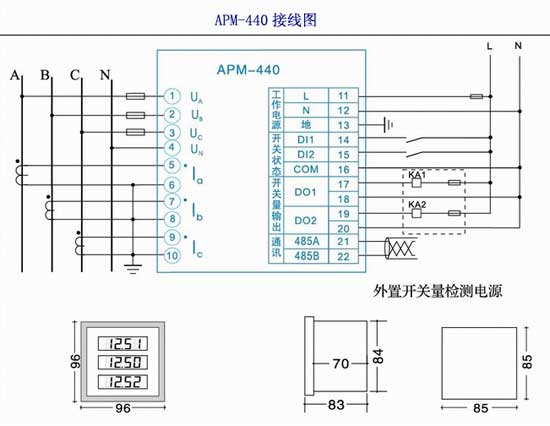

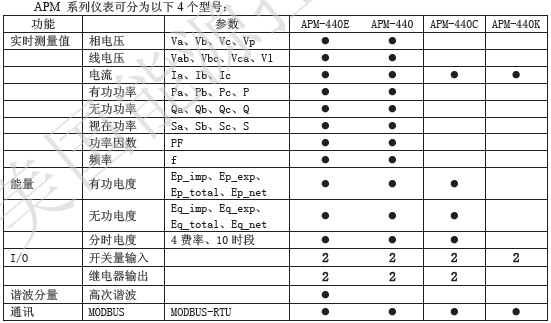

APM440智能配电仪表具有测量三相电流、零序电流、三相电压、功率和电度、频率、分时电度、谐波等。详细功能见下表。

APM440智能配电仪表能显示丰富的测量信息，把测量数据清晰的显示出来。集合全面的三相电量测量/显示、能量累计、数字输入/输出与网络通讯于一身，高亮度LED 显示使您在微弱光线
下亦能清松查阅测量数据。使用者可轻易地在短时间内学会本机四键式操作法，仪表提供大窗口多行显示方式，可让使用者同时读取多项电力参数而无须碰触按键。

APM 系列智能配电仪表可作为表计单独使用，取代大量传统模拟仪表，亦可作为电力监控系统（SCADA）之前端元件，用以实现远程数据采集与控制。工业标准的RS-485 通讯接口和MODBUS 通
讯协议，使得组网轻松便捷，是SCADA 系统集成的理想选择，满足您的自动化通信系统。使用低成本的屏蔽双绞线配线即可构造一可靠的通讯网络。

APM440智能配电仪表虽然是以测量为主的仪表，但它还附带了丰富、灵活的I/O 功能，这使得它完全可以胜任作为分布式RTU 的要求，实现遥信、遥测、遥控、计量于一体。

技术规格参数

输入信号

输入电压

额定值：100V 或400VAC，允许25%的超限；
过负荷：2 倍额定值（连续）；2500VAC/1 秒（不循环）；
测量形式：True-RMS；
负荷：小于 0.2VA

输入电流

额定值：5A(1A 可选)，允许20%的超限；
过负载：2 倍额定值；100A/1 秒（不循环）；
测量形式：True-RMS；
负荷：小于 0.2VA
输入频率范围
45∼65Hz

3.2 测量精度

电流和电压：0.5 级；
其它参数：1 级；
频率：0.1Hz；
温度漂移系数：100PPM/℃（0-50℃）

3.3 通讯

RS-485 接口；
波特率：1200bps ~19200bps 均可设定
MODBUS-RTU 协议

可选
