APM4260单相电子式多功能电度表

1、概述及适应范围

本公司APM4260 型单相电子式多功能电能表采用微电子技术计量电能，其主要功能有：复费率（分时）电能计量、电功率潮流方向自动识别和指示、7 位宽温度型液晶显示、脉冲输出、红外载波通讯及RS485 接口串行通讯抄表/设表等并且支持MODBUS 通讯协议上传数据，易于实现自动化管理等多种功能为一体的智能化全电子式电能表。

该电能表完全符合 IEC61036 标准及部标DL/T614-1997 和国标GB/T17215-1998 中1 或2 级单相电能表的相关技术要求，具有可靠性好、体积小、重量轻、外表美观、工艺先进、35mmDIN 标准导轨方式安装等特点，并具有良好的抗电磁干扰、低自耗节电、高精度、高过载、高稳定性、防窃电、长寿命。

本公司 APM4260 型单相电子式多功能电能表适用于计量额定频率为50Hz 或60Hz 的单相交流有功电能。供固定安装在室内使用，适用于环境温度不超过-20～+55℃，相对湿度不超过85%，且空气中不含有腐蚀性气体及避免尘砂、霉菌、盐雾、凝露、昆虫等影响。

2、主要规格及技术参数

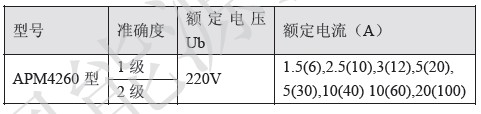

2.1、电能表规格

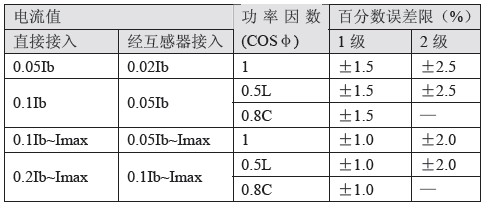

2.2.1误差值

2.2.2 起动

在额定电压、额定频率及 COSφ=1 的条件下，当电能表负载电流为下表规定值时，电能表应有脉冲输出并连续记录电能量。

2.2.3 潜动

当电能表的电流线路中无电流，而加于电压线路上的电压为额定值的115%时，电能表在规定时间内的测试输出不应产生多于一个的脉冲。

2.2.4 绝缘性能

电能表的所有线路对表壳或表壳外部可触及的金属部位之间能经受波形为 1.2/50μS，峰值为6KV 的脉冲电压，在不同极性下各连续试验10 次，不出现电弧放电或击穿现象。

电能表的所有线路对表壳或表壳外部可触及的金属部位之间能经受频率为 50Hz 的实际正弦波形的交流电压2 KV，历时一分钟试验不击穿。

2.2.5 极限工作电压：70～130% Ub

2.2.6 功率消耗(电压线路)：≤2W 和10VA

2.2.7 时间开关

双时钟系统，采用硬件时钟电路；日计时精度≤±0.5 秒（23±3℃）；停电日计时误差≤±1.0 秒/天。具有日历、计时和闰月、闰年自动切换功能。

一年可设置一套日时段，日时段可设１２个时段；最小时段间隔为１分钟；时段可自动跨越零点。
具有峰、平、谷三种费率且具有当前费率指示功能；本机内部定义峰对应费率F1、平对应费率F2、谷对应费率F3。
每月结算日期可编程，数据自动滚存；停电仍然能进行运算及数据滚存。

数据转存分界时间为1-31 日中任意指定日(自动抄表日)的零时零分零秒，缺省设置为每月15 日的零时零分零秒。
具有自动对时和防窃电功能。
自动对时在一个结算周期内只能实现抄表对时一次，且每次更正量只能在标准时间(掌上电脑或PC 机)±10 分钟范围内。

2.2.8 复费率（分时）电能计量

电能计量误差≤±[0.02%E±2×10-(a+1) ]。(E 为总计度器在各时段读数,a 为总计度器的小数位数)具有电功率潮流方向自动识别和指示的功能。
计量正向总、峰、平、谷和反向总累计电量及上月整点电量累计值。反向电量已计量在总电量和相应的费率电量中。
电量显示的小数位可设定一位或两位。

2.2.9 周休功能

电表具有在周休日全天自动执行费率3(F3)一种费率功能。

2.2.10 显示方式

具有循环显示和逐项显示两种可任选；循环显示周期可设定。

2.2.11 编程操作

具有掌上电脑(抄表机)和RS485 接口编程操作功能。
最后编程日期及编程次数自动记录。
编程操作具有密码保护功能。

2.2.12 抄表操作

具有红外载波通讯（掌上电脑）抄表，RS485 接口串行通讯抄表功能。符合电力部DL/T645-1997《多功能电能表通讯规约》。

2.2.13 数据保存

可存前 12 个月的冻结数据。
具有断电数据不丢失，永久存储功能。
停电时钟功耗：维持电流≤45uA(备用锂电池电压3.6V)。
采用3.6V 锂电池，电池容量1.2Ah，正常使用下可维持10 年以上的寿命，断电连续工作时间大于25000 小时。
具有备用电池容量实时检测显示功能，可选择电池失效自动声音报警功能（声音报警功能需在订货时指明）。
2.2.14 电量存储：停电后电量数据保持时间≥10 年
